辐射发射（RE）测试

辐射发射测试介绍

辐射发射（RE）测试是EMC的重要测试项之一，也是问题最多、最不容易通过的项目。不同类型的设备进行辐射发射测试时都需选取相应的产品标准，按照不同的设备等级和分类，来确定被测试设备（EUT）的测量限值和测试需求。本篇文章主要从定义、试验目的、试验设备、试验方法、试验配置等方面展开，后面也会结合具体例子说明。

定义

辐射：辐射是能量以电磁波形式由源发射到空间的现象。虽然我们看不到摸不着，但就像空气一样，我们知道它是切实存在的，比如我们日常生活中经常说的手机辐射、电脑辐射等。

辐射发射：辐射发射指电子、电气产品或系统由其内部电路工作时向其周围空间发射的电磁波。这个发射是通过空气作为传播路径而不是导线（包括信号线和电源线），既然称之为发射，那么肯定相对而言在其周围空间就有接收物体或设备存在。

试验目的

辐射发射（RE）试验主要测试电子、电气设备或系统在正常工作时自身对外界的辐射干扰强度，包括来自电路板、机箱、电缆及连接线等所有部件的辐射骚扰。通过将试验测量值与限值比较来判断EUT的辐射发射是否合格，测量值低于限值则PASS，反之则FAIL。

Tip：不同类型的产品可能有不同的限值，要结合我们上一篇讲述的产品专用标准或产品类标准来查找确定哦~

试验设备及必备条件

测量接收机：测量接收机是EMI测试中最常用的基本测试仪器，仪器类型包括准峰值测量接收机、峰值测量接收机、平均值测量接收机和均方根值测量接收机。YY0505要求测量接收机测试范围覆盖30MHz—18GHz，具备PK（峰值）、QP（准峰值）、AV（平均值）检波器，测量接收机的几个重要指标分别是：6dB处的带宽、充电时间常数、放电时间常数、临界阻尼指示器的机械时间常数、过载系数。GB/T6113.1规定了频率段范围：

A频段——9～150kHz；

B频段——0.15～30MHz；

C频段——30～300MHz；

D频段——300～1000MHz；

E频段------1GHz以上

电波暗室，是主要用于模拟开阔场，同时用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量的密闭屏蔽室。电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定，常见的有3m法和10m法。

图为采用双锥天线在进行电脑的辐射发射试验

10m法参考配置：典型屏蔽内尺寸：21m（长）×12m（宽）×9m（高）。

3m法参考配置：典型屏蔽内尺寸：9m（长）×6m（宽）×6m（高）。

电波暗室可以由开阔场地替代：开阔场地至少应该在椭圆范围内没有任何可能反射电磁波的物体。使用开阔场地试验的话，EUT和天线放置于椭圆的两个焦点上，测量接收机则放在椭圆外。测试桌天线架都应是非金属的；地面应铺设金属板或金属栅网，板或网的连接处不应有电不连续点，孔、缝直径小于0.1λ，λ为拟测试的最高频率的波长，对于频率为1GHz，孔、缝直径应小于30mm；开阔场地的环境噪声越小越好，至少应比标准规定的EUT的骚扰限值低6dB。

图为采用双锥天线在进行电脑的辐射发射试验

10m法参考配置：典型屏蔽内尺寸：21m（长）×12m（宽）×9m（高）。

3m法参考配置：典型屏蔽内尺寸：9m（长）×6m（宽）×6m（高）。

电波暗室可以由开阔场地替代：开阔场地至少应该在椭圆范围内没有任何可能反射电磁波的物体。使用开阔场地试验的话，EUT和天线放置于椭圆的两个焦点上，测量接收机则放在椭圆外。测试桌天线架都应是非金属的；地面应铺设金属板或金属栅网，板或网的连接处不应有电不连续点，孔、缝直径小于0.1λ，λ为拟测试的最高频率的波长，对于频率为1GHz，孔、缝直径应小于30mm；开阔场地的环境噪声越小越好，至少应比标准规定的EUT的骚扰限值低6dB。

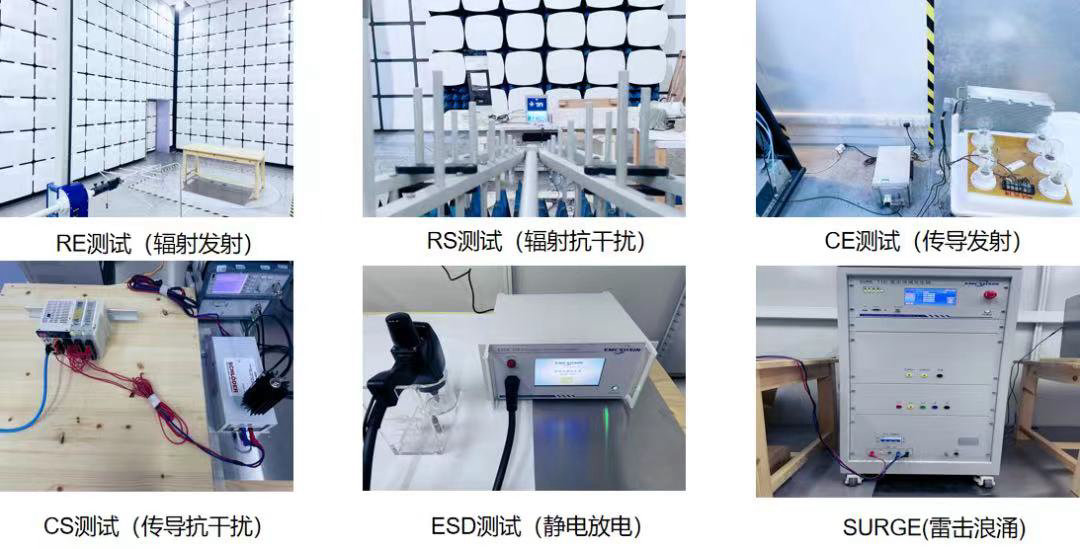

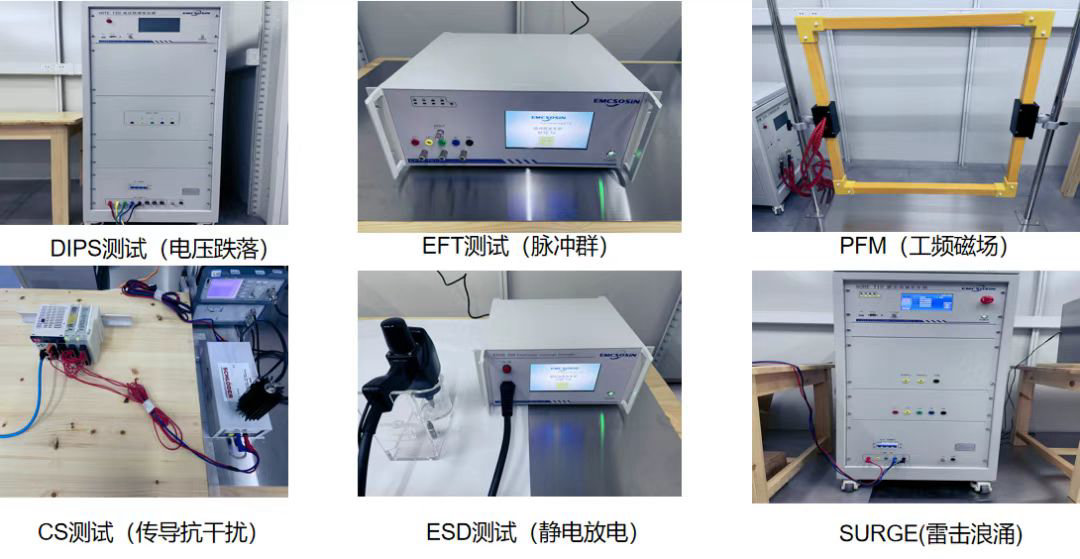

上海隆测实验室展示
