EMC测试-电压波动和闪烁(Flicker)测试

EMC测试-电压波动和闪烁(Flicker)测试

EMC测试应用领域:电子电器产品、智能家居、信息技术、音视频多媒体产品、大功率光伏逆变产品、灯具照明产品、小家电及电动工具、医疗器械产品、轨道交通产品、安防产品、充电桩设备、工业产品

上海隆测检测EMC实验室拥有多间电磁屏蔽房,及电波暗室,可以依据不同的标准限值进行传导干扰部分的电磁检测,其检测方法的检出限值满足国际标准。

马上咨询
客服电话 021-67281282

电压波动和闪烁测试含义
电压波动与闪烁测试主要测量EUT引起的电网电压的变化。由于波动性负荷功率因数低,无功功率变动量大,并且功率变化过程快,所以波动性负荷EUT是引起电压波动的主要原因。
电压变化产生的干扰影响不仅仅取决于电压变化的幅度,还取决于它发生的频度。电压变化通常用两类指标来评价,即电压波动与闪烁。

电压波动会导致同一电网中的其他电器设备不能正常工作。闪烁是电压波动导致照明产品闪变的一个结果。

电压波动和闪烁测试分类

短期闪烁Pst:是在短时间内(10min内)所评估出来的闪烁程度,用Pst=1作为闪烁刺激的阈值。Pst实际上是模拟人对50Hz电网中工作在230V交流电压下60W的白炽灯在电压波动情况下所产生的闪烁感受程度。

长期闪烁Plt:指在较长时间内(在2H内)所评估出来的闪烁程度,标准用Plt=0.65作为闪烁刺激的阈值。

Flicker测试依据标准

IEC 61000-3-3 / GB 17625.2:对额定电流不大于 16A 的设备在低压供电系统中产生的电压波动和闪烁的限制。

IEC相关标准规定:

值不大于1.0;值不大于0.65;在电压变化期间d(t)值超过3.3%的时间不大于500ms;相对稳态电压变化dc不超过3.3%;最大相对电压变化dmax不超过:

a)4%,无附加条件。

b)6%,设备为:——手动开关,或——每天多于2次的自动开关,且在电源中断后有一个延时再启动(延时不少于数十秒),或手动再启动。注:循环的频率将由Pat和Plt限值进一步限值,例如:对于一个dmax为6%的每小时产生2次的矩形电压变化特性,将给出Plt值约为0.65。

C)7%,设备为:——使用时有人照看(例如:吹风机、真空吸尘器、厨房设备如搅拌器、园艺设备如割草机、便携式工具如电钻)或——每天不多于2次的自动开关或打算手动的开关,且在电源中断后,有一个延时再启动(延时不少于数十秒)或手动再启动。

对于符合6.6具有几个单独控制电路的设备,只有在电源中断后有一个延时再启动,限值b)和c)适用;对于所有具有电源中断后恢复是能立即动作的自动开关的设备,限值a)适用;对于所有手动开关设备,根据开关的频率,限值b)和c)适用。Pat和Plt要求不适用于由手动开关引起的电压变化。这些限值不适于应急开关动作或紧急中断的情况。

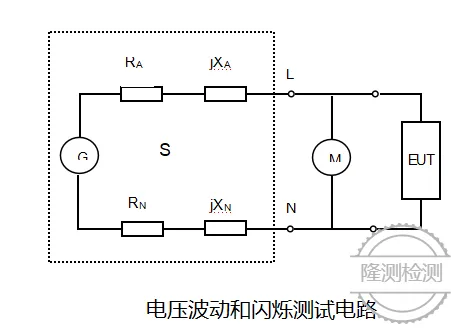

测试电路图和系统连接图

电压波动和闪烁的测试,主要测量EUT引起的电网电压的变化。电压波动和闪烁电路中,供电电源S的参考阻抗Z(在50Hz时)的组成:

RA=0.24Ω;jXN=0.15Ω; RN=0.16Ω;jXN=0.10Ω。

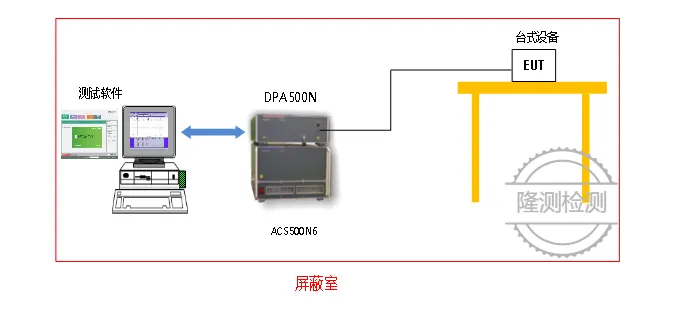

系统连接图-以单相16A 为例:

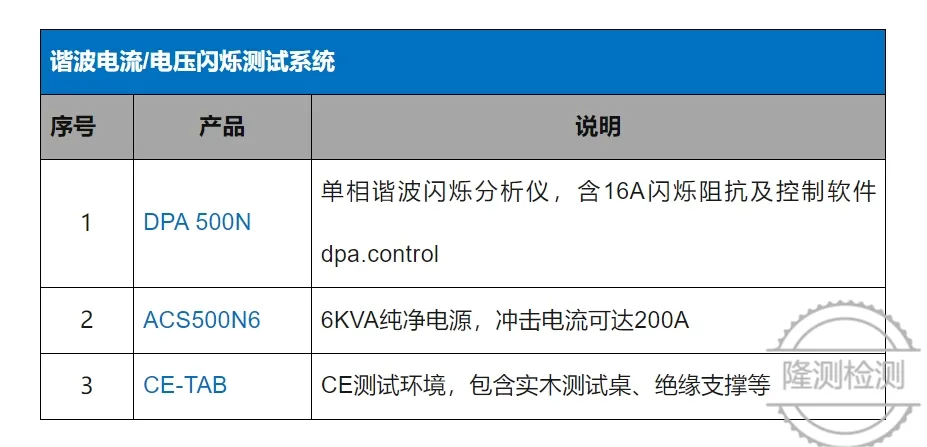

典型配置-以单相16A为例:

电压波动与闪烁的危害

照明灯光闪烁,影响人的视觉

电视机/显示器等画面不稳定

造成同一电网中的电子仪器设备等工作不正常,甚至损坏
