示例:问题描述

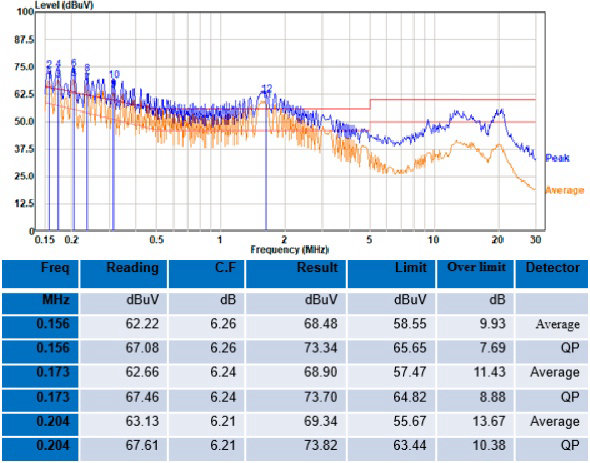

某款医疗产品,传导发射测试不合格,测试曲线如下

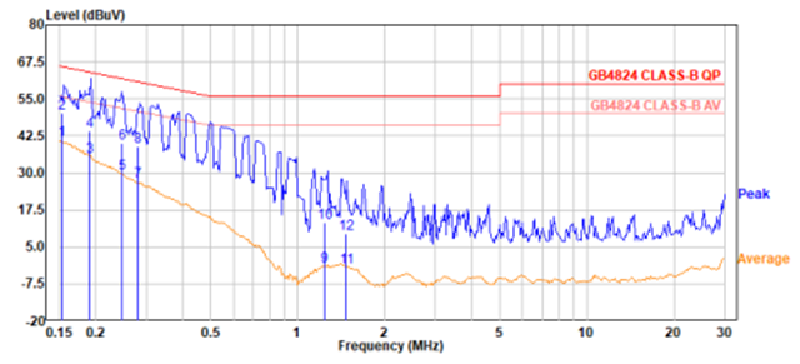

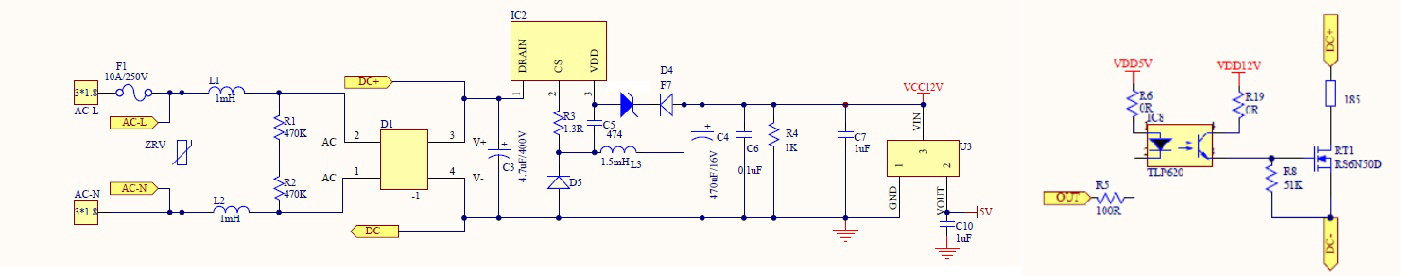

问题排查
干扰源
●驱动IC
●电源开关管
●储能电感
●续流二极管
●这些器件工作时候产生的干扰通过电路上的任何连接分布在整个开关电源,最后通过电源线或其它连接线传导或辐射出去。
抑制这种电源工作上产生的干扰可以有很多方法,通常最常用的有:
●在干扰源头上串联RC吸收回路,将高次谐波吸收消耗掉。
●增加电源上的滤波。
●增加电源退耦电容。
●优化PCB设计。
频谱分析
依据经验
1、<1MHz,以差模为主,采用抑制差模的方法
2、1MHz-10MHz,差模共模结合区间
3、>10MHz以上,共模为主,采用抑制共模的方法
4、30MHz-50MHz,MOS管的高速开关引起的

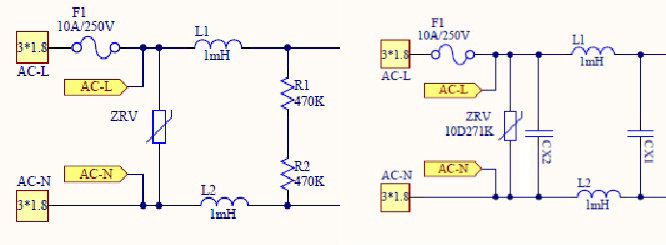

整改方式
●X电容作用﹕抑制差模干扰,电容值愈大对低频干扰效果愈佳。
●差模电感﹕抑制差模干扰,感值愈大对低频干扰效果愈佳。
●Y电容作用﹕抑制共模干扰,电容值愈大对低频干扰效果愈佳,有漏电流限制故不可使用过大。
●共模电感﹕抑制共模干扰,感值愈大对低频干扰效果愈佳。
1.经由这四种组件相互的搭配,达到干扰抑制的效果。在使用上如果纯粹用理论计算其滤波频段,其结果将和实际测试有相当大的差别,这是因为负载阻抗的不同,无法用理论计算而得,因此掌握正确的使用观念是非常重要的。
2. 使用前必须先确认噪声是差模或是共模干扰然后再考虑应用哪些组件来抑制干扰。
3.利用X电容判断差模、共模干扰。
