EMC测试-静电放电ESD测试

·信息技术设备类:GB/T 9254.2-2021,GB/T 17618-2015

·家用电器、电动工具和类似器具:GB/T4343.2-2020

··测量控制和实验室用电气设备:GB/T18268.1-2010

·轨道交通设备类:GB/T24338.4-2018；GB/T25119-2021，GB/T24338.6-2018 GB/T24338.5-2018

·工科医疗设备类:GB4824-2019

·可编程序控制器类:GB/T15969.2-2008

IEC61000标准

EC61000-4-2标准是静电放电的国际标准，目前电子产品都采用这个标准测试认证

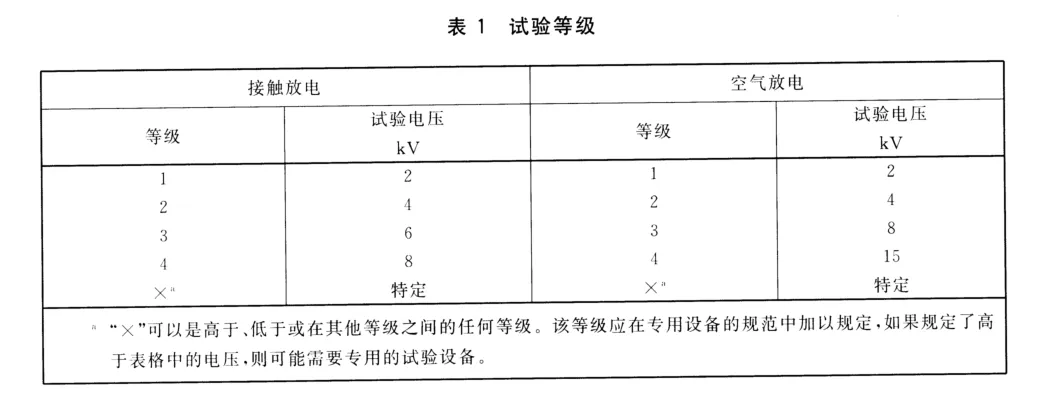

·试验等级标准

一般手机厂商采用上图的Level2 以及Level3结合，也就是空气+-8kv，接触+-4kv。有些厂家采用Level 4，即空气+-15kv，接触+-8kv。

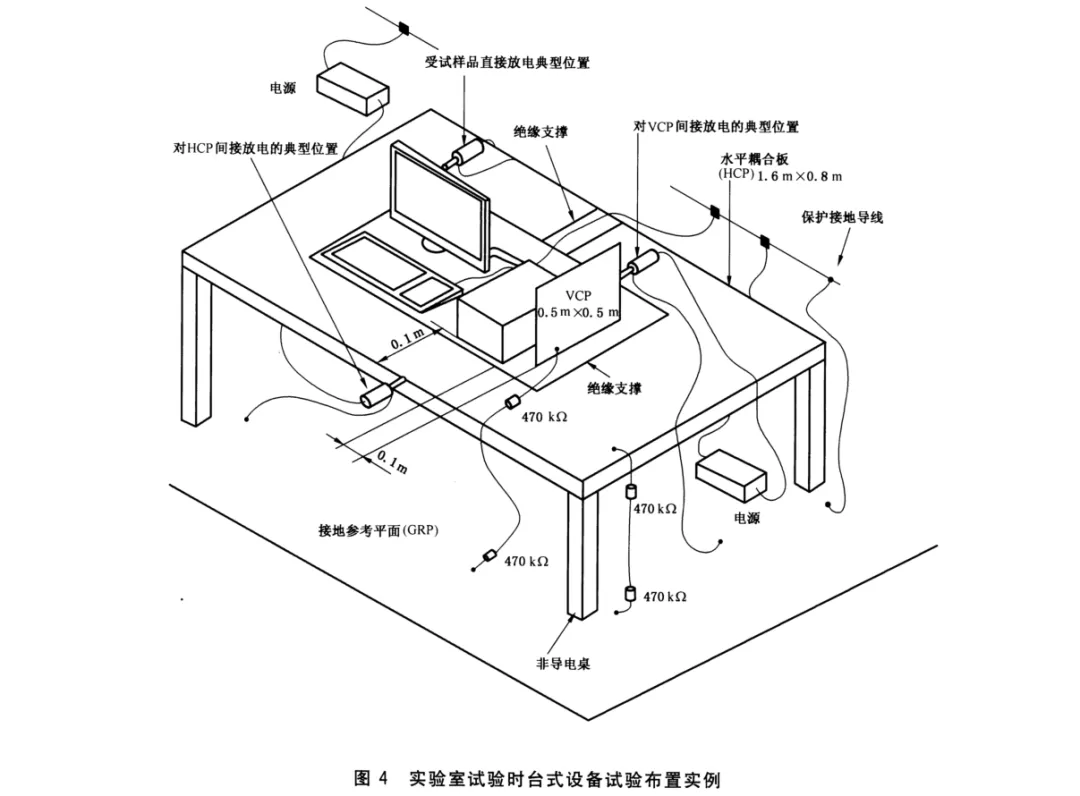

·静电放电测试实验台说明

首先实验台高0.8m，实验台下面有一个接地平面，实验台上面有一层金属板，这个金属板叫平行耦合板，尺寸为0.8m*1.6m，对于铜铝材质厚度要求至少为0.25mm，其他材质厚度超过0.65mm。紧接着在平行耦合板上面是一层绝缘布，厚度0.5mm左右。然后静电枪摆在上面，平行耦合板和垂直耦合板通过两个470kΩ的泄放电阻接地。图示上的VCP表示垂直耦合板，尺寸为0.5m*0.5m。

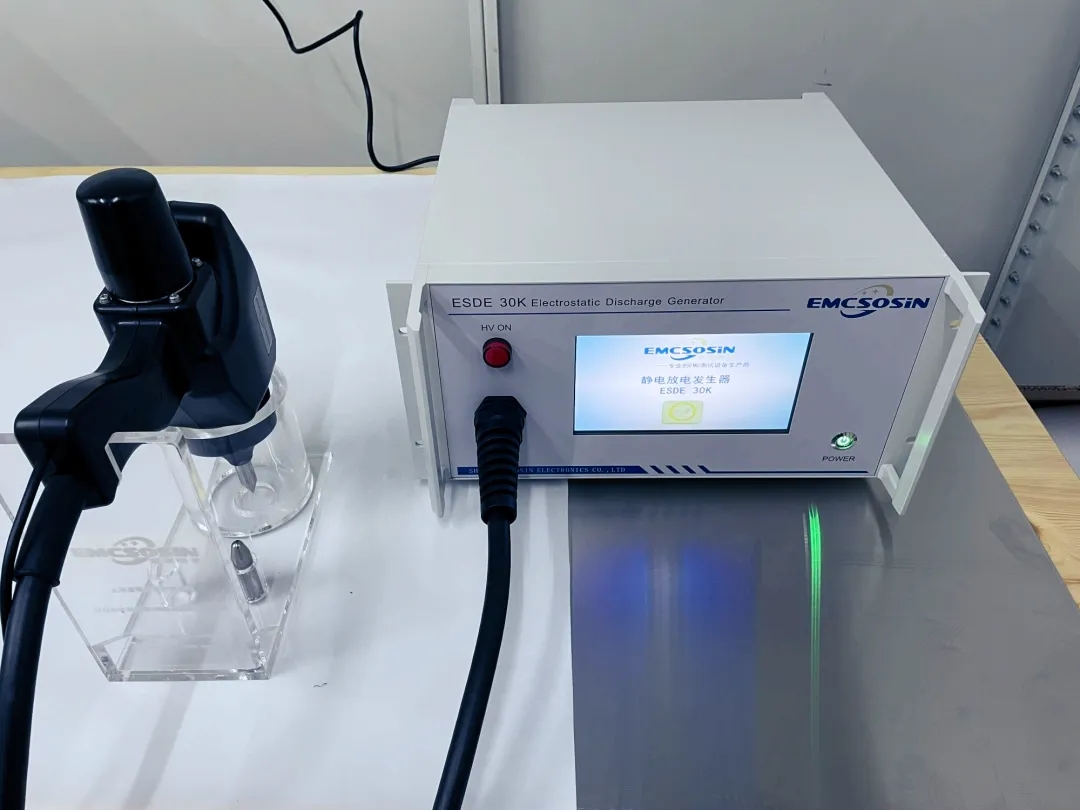

静电放电测试设备

esd认证环境要求

·温度要求：15°~35°

·湿度要求：30%~60%

·大气压强：86kpa~106kpa

esd体系认证现场测试

·现场测试是设备在安装条件下进行的试验.通常是设备在现场受挫后,作为摸底,由制造商和用户协商后进行的试验。

·现场测试的布置，为了便于静电放电枪的接地回线电缆的连接,应将参考接地板铺设在地面上,并保持与试品及其系统0.1m的距离.参考接地板的材料和厚度都与实验室配置的要求相同.在条件允许的情况下,接地板的尺寸为0.3m×2m.参考接地板与现场的安全地相连,或连接在试品及其系统的接地端子上.发生器的接地回线接在靠近试品及其系统放电点的参考接地平面上。

·当试品及其系统安装在金属桌子上时,而金属桌子又未与现场的安全地连接时,则应将金属桌子通过一根两端带有470kΩ的电阻线接到参考接地平面上,以防止静电积累。
