EMC测试-传导骚扰CE测试

EMC测试-传导骚扰CE测试

EMC测试应用领域:电子电器产品、智能家居、信息技术、音视频多媒体产品、大功率光伏逆变产品、灯具照明产品、小家电及电动工具、医疗器械产品、轨道交通产品、安防产品、充电桩设备、工业产品

隆测检测实验室拥有专业电磁屏蔽房,可以依据不同的标准限值进行传导干扰部分的电磁检测,检测方法的检出限值满足国标和欧盟,美国等国际标准。

马上咨询
客服电话 021-67281282

传导骚扰CE测试标准

 GB9254、EN55032、EN55035、FCC Part15 Class A/Class B,《声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法》,《信息技术设备的无线电骚扰限值和测量方法》。

传导骚扰测试设备

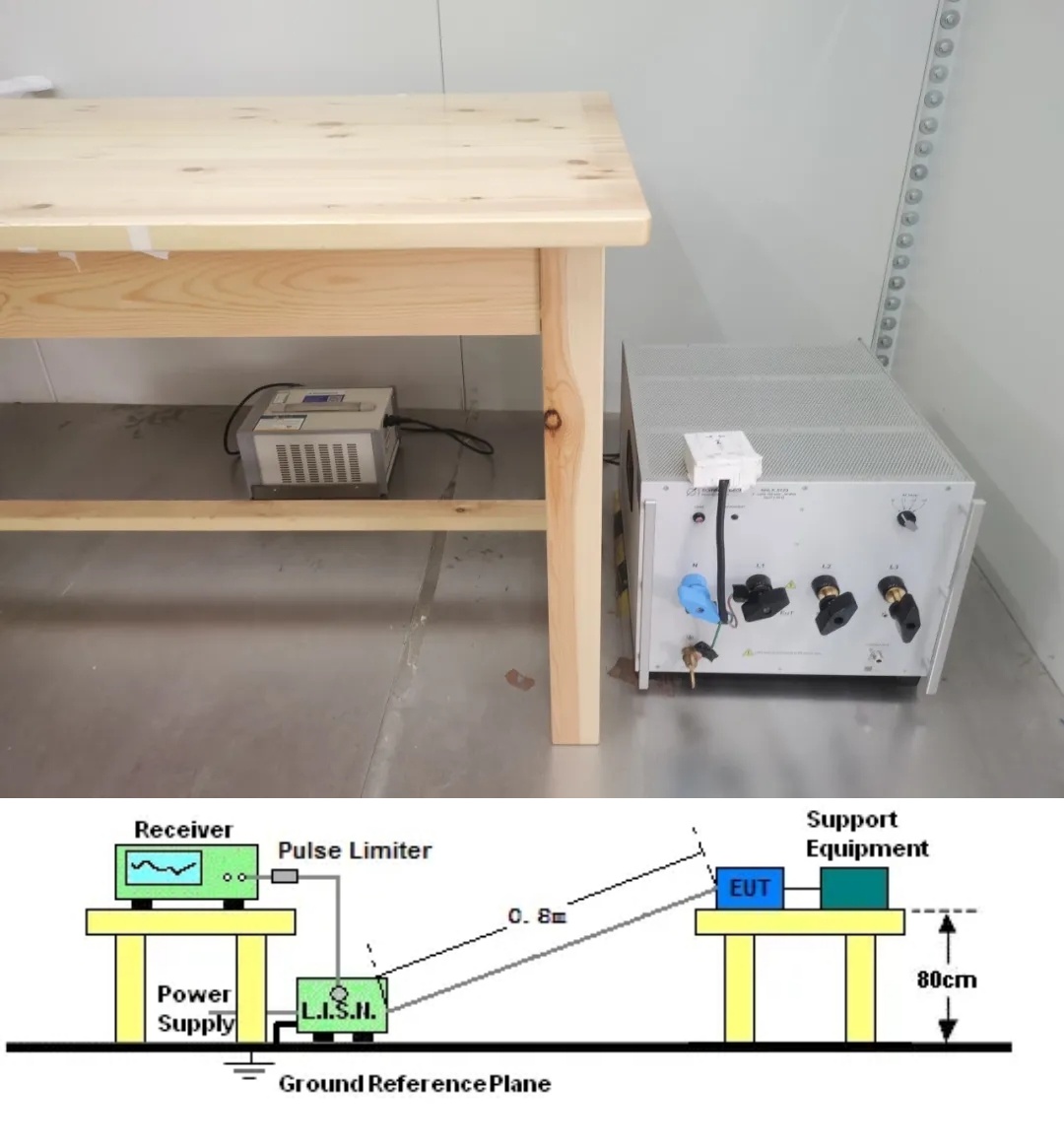

传导骚扰测试系统需要的测试设备主要有测量接收机、人工电源网络、电压探头、电流探头、脉冲限幅器等。传导骚扰测试需在屏蔽室内进行,人工电源网络(LISN)金属外壳需直接连接到测量系统的参考地平面。

传导骚扰测试要求

·供电电源要求

在LISN和供电电源之间插入一个合适的射频滤波器,来抑制场强耦合来的环境噪声,保证传导骚扰测试的准确性、可重复性。在LISN供电电源与供电电网之间增加变频电源,以隔离电网噪声进入LISN,保证传导骚扰测试结果的准确性、可重复性。所有测试设备供电电源与供电电网之间需做隔离处理,以保证传导骚扰测试的可重现性。

·接收机设备要求

①准峰值测量接收机应符合GB/T 6113.101-2008 第4章要求。

②平均值测量接收机应符合GB/T 6113.101-2008 第6章要求,并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。

③峰值测量接收机应符合GB/T 6113.101-2008 第5章要求,并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。

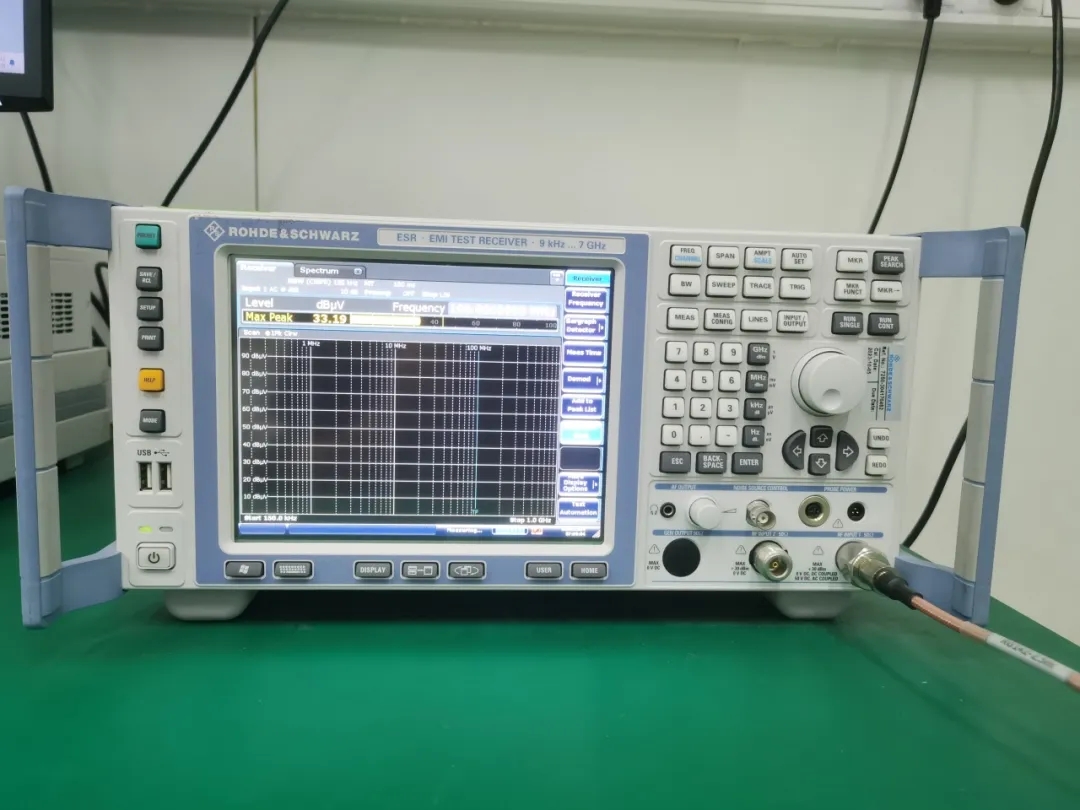

测量接收机是EMI(电磁干扰性能)测试中最常用的基本测试仪器,测量接收机的几个重要指标分别是:6dB(峰值功率的25%)处的带宽、充电时间常数、放电时间常数、临界阻尼指示器的机械时间常数、过载系数。

·人工电源网络(LISN)

①为了在端子电压测量点上提供规定的高频阻抗,并把被测电路和电网上的背景噪声隔离开,需要使用人工电源网络(AMN)。

②电源端传导骚扰测量需使用符合GB/T6113.102-2008中4.2和4.3项规定的V型人工电源网络(50Ω/50μH、50Ω/50μH+5Ω)

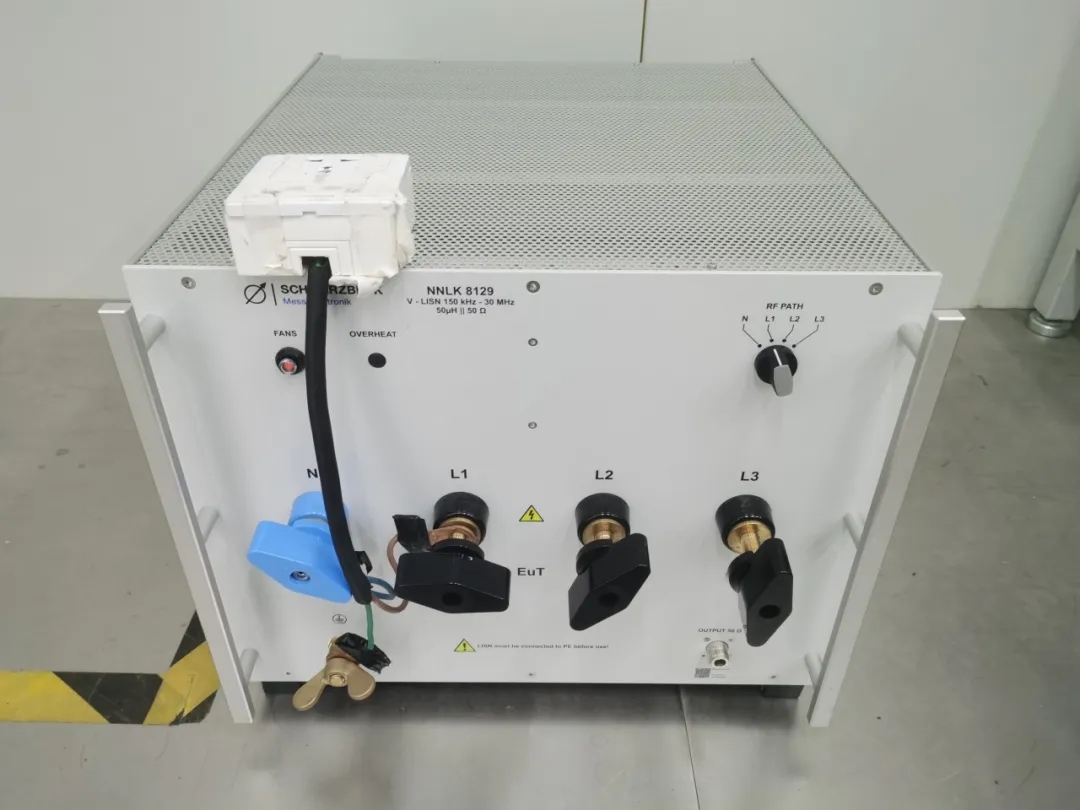

人工电源网络:又称电源阻抗稳定网络,主要用于测量被测样品沿电源线向电网发射的连续骚扰电压。人工电源网络在射频范围内向被测样品提供一个稳定的阻抗,并将被测样品与电网上的高频干扰隔离开,然后将干扰电压耦合到接收机上。人工电源网络分为两种基本类型:V-AMN(用于耦合非对称电压)和△-AMN(分别用于耦合对称电压和不对称电压)。V-AMN又被称为线路阻抗网络(LISN)如下图所示。

·环境电平要求

试验场地能区分来自被测产品的骚扰和环境噪声,环境噪声电平应比规定限值低6dB。

·脉冲限幅器主要技术指标(ESH3-Z2)

在开关被测产品时,人工电源网络(AMN)会产生很强的的瞬态信号,有可能损坏接收机的RF输入电路,脉冲限幅器ESH3-Z2能抑制这类瞬态信号,保护接收机。

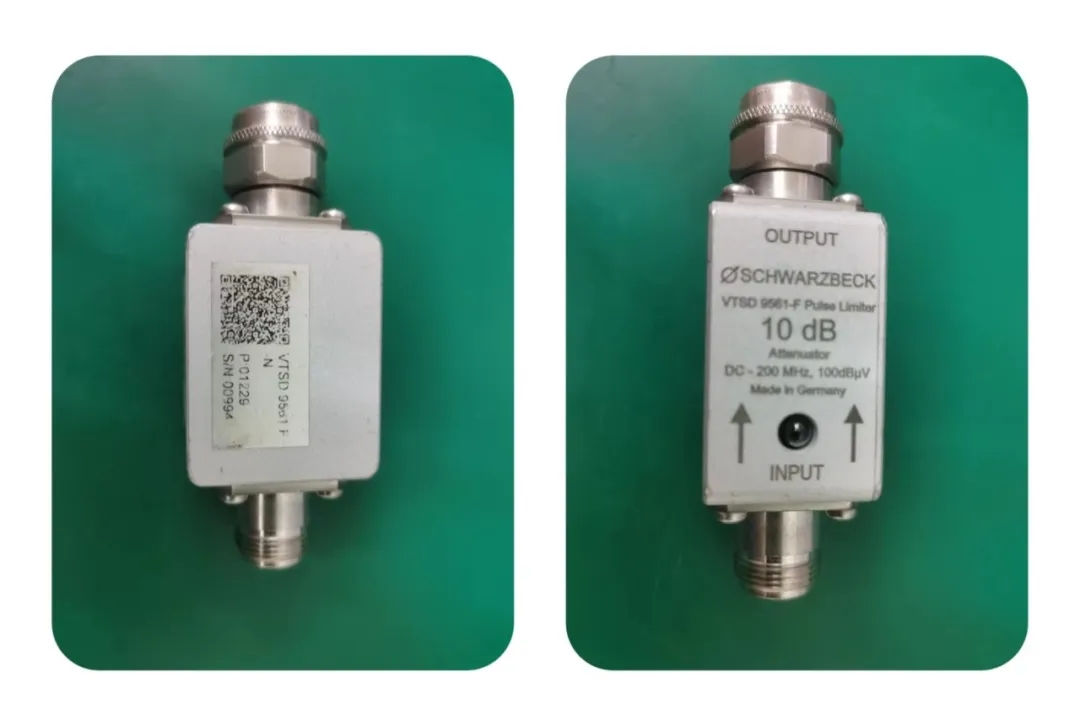

脉冲限幅器(如下图所示)是专为连接于人工电源网络与接收机之间而设计的保护装置,可有效的抑制功率信号进入测量设备前级烧毁敏感器件。

我们的优势

·拥有一支经验丰富的EMC电磁兼容整改团队,更好的为企业服务。

·实验室的技术专家团队拥有专业资质认证,提供定制化的测试方案和专业建议。

·实验室配备了最新的测试设备和仪器,以确保测试结果的准确性和可靠性。

服务流程
