示例:问题描述

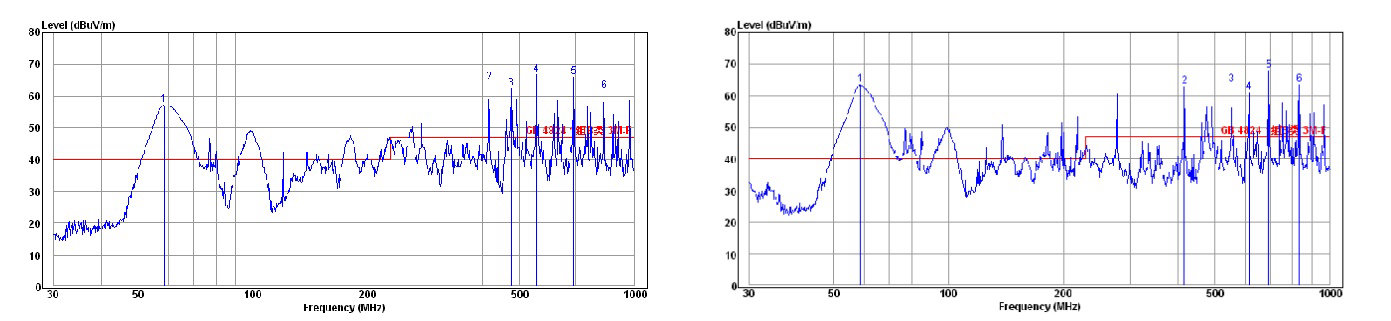

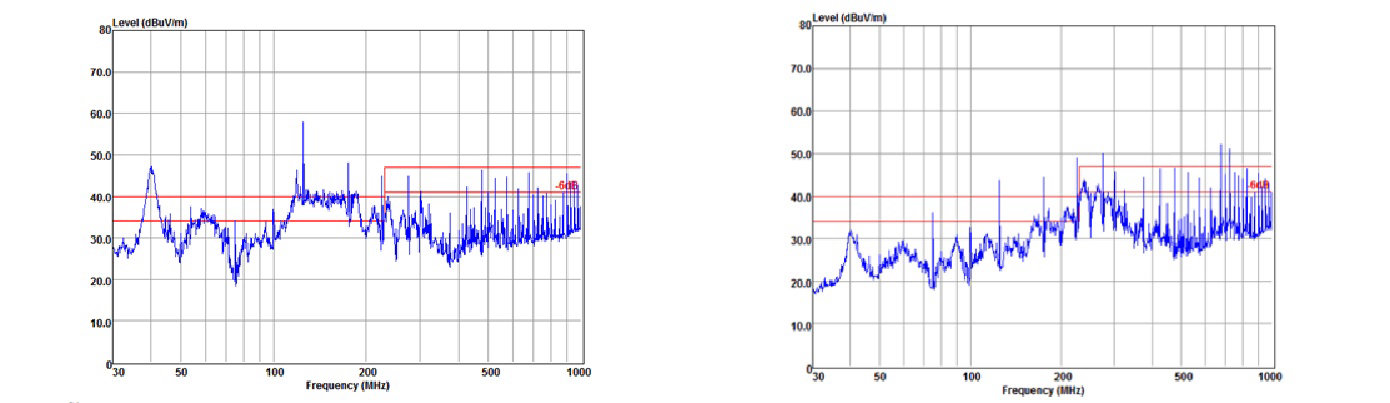

某款医疗产品,传导发射测试不合格,测试曲线如下

问题排查

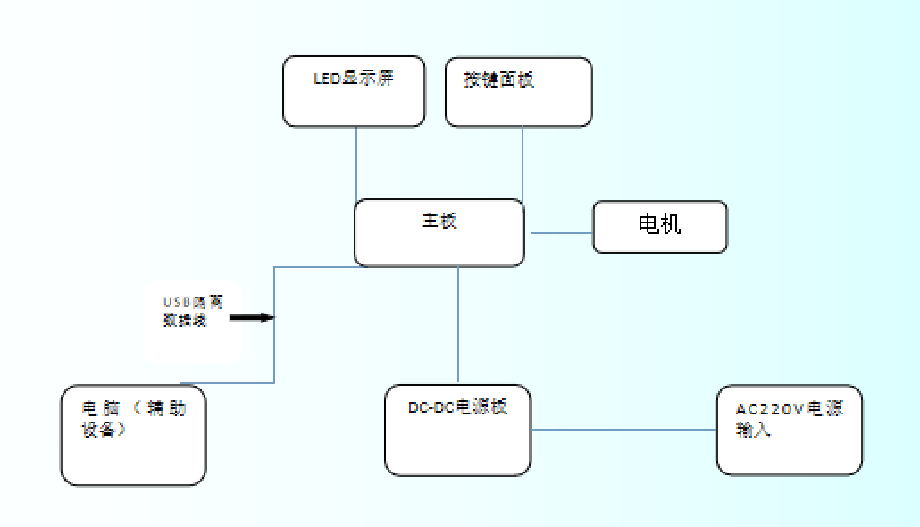

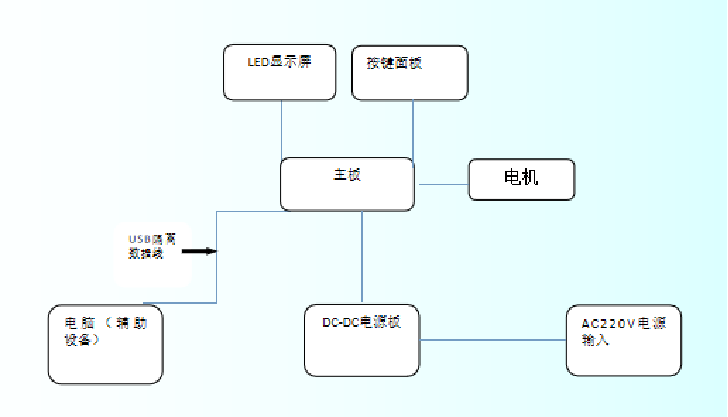

样品框图

内部接线图

干扰源初步排查

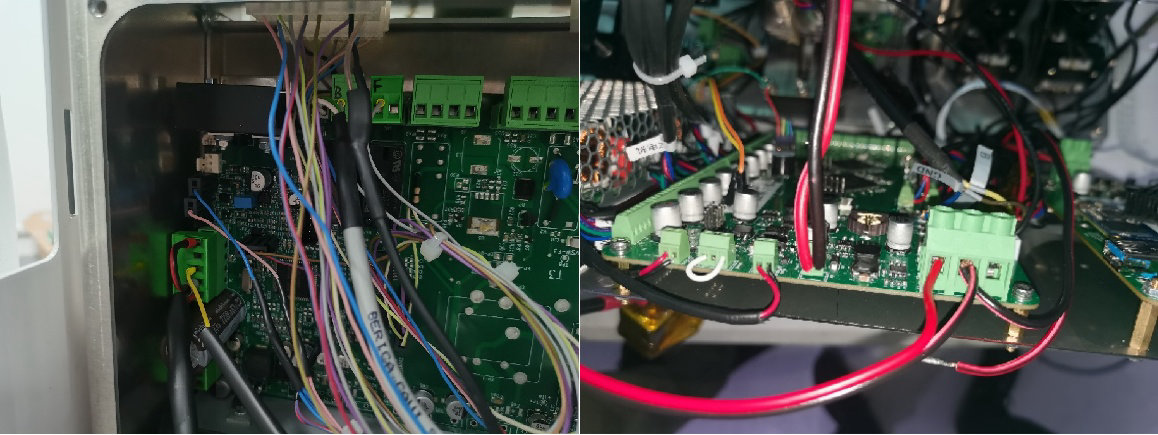

1、内部线缆混乱,过长,样品上电工作后,逐步拔除内部线缆,依次为辅助周边、按键面板、显示屏、电机连线等

2、每拔除一根线缆,记录测试值

结果分析

1、58MHz,100MHz的包络信号的主要源头为电源板

2、419MHz,550MHz等,为窄带信号,判断为主板的时钟电路、数据线、地址线产生

初步方案

1、DC-DC输入输出电源线夹磁扣

2、内部线束按种类(大电流、小电流,信号线)分离捆绑固定并尽可能缩短

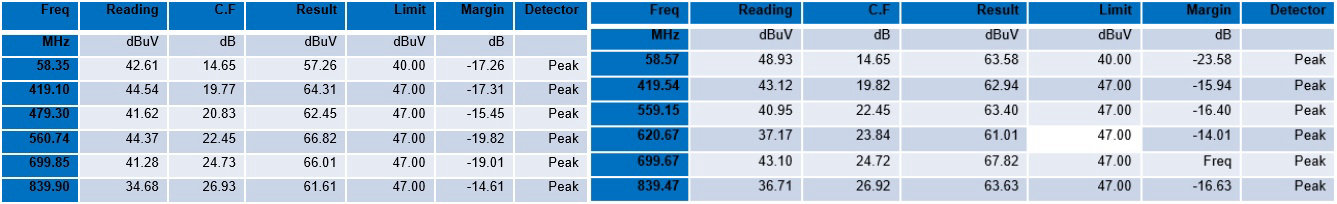

初步整改后的测试数据

使用EMC排查工具

电源板分析

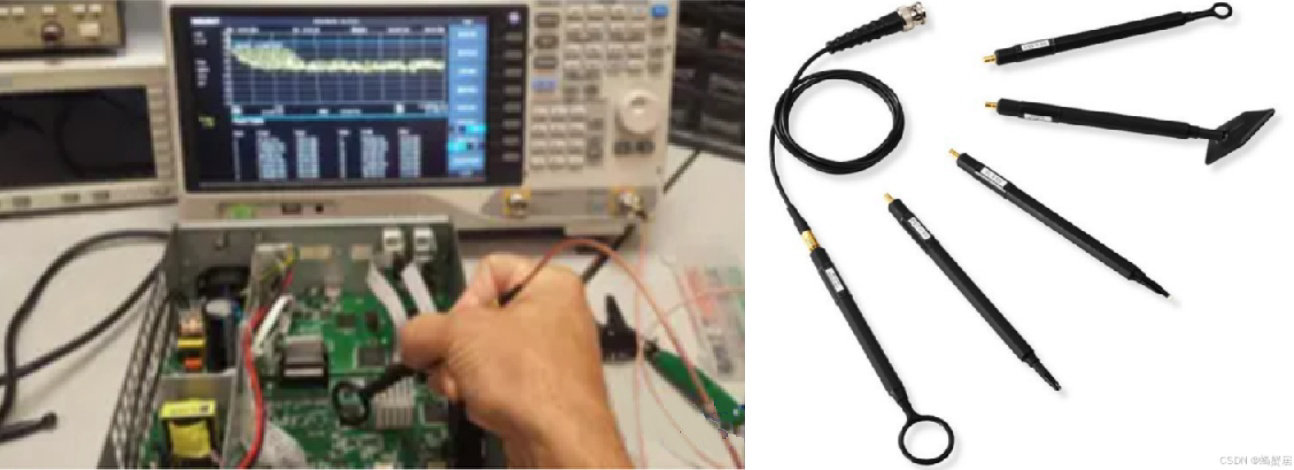

1、使用近场探头检查DC-DC电路,驱动电路

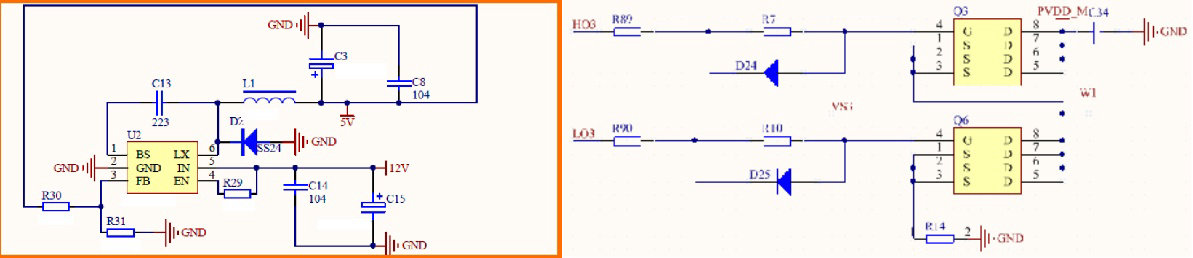

电源板分析及改进

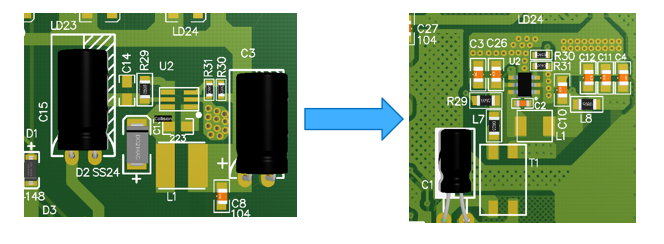

1、DC-DC电路,需改板以缩小各个回路。芯片的LC振荡回路、肖特基二极管回路尽量短,芯片包地不够,去耦电容不够,需增加以缩小回流路径。缩小反馈回路。IC下方要完整敷铜,底层也铺地层,并打地孔。

2、输入电源增加共模电感,并在靠近芯片侧增加去耦电容。

电源板分析

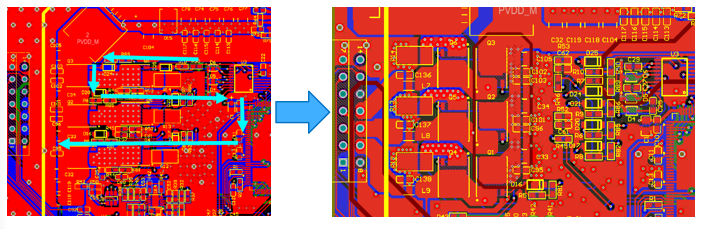

1、上桥、下桥MOS回路太大,两个MOS由横排改成竖排,尽量减小回路面积地层,并打地孔。

2、增加去耦电容,提供低阻抗路径。

主板分析及改进

1、窄带信号干扰,来自于主板的MCU,主要为MCU电源退耦不良造成。

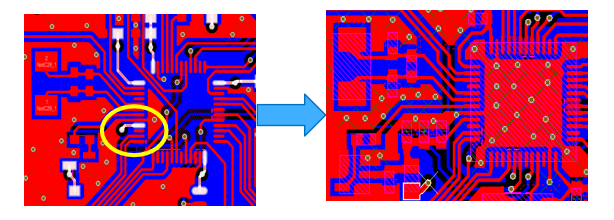

2、CPU的VCC、VDD等电源引脚,去耦电容的布局不合理,有些引脚甚至都没有,经常出现电源线穿层。VCC换层后直接到CPU了。过孔会增加寄生电感,所以一定要在过孔后增加去耦电容,并在换层后先经过磁珠,与电容形成一个RC滤波电路,且电容使用大容量和小容量并行排列值。

整改后验证

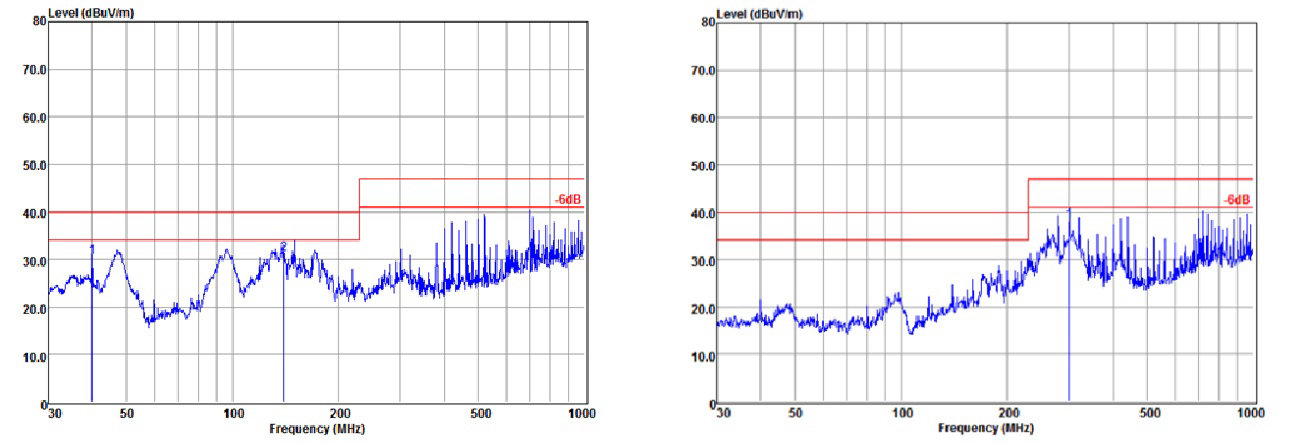

测试结果

总结

定位干扰源

分析干扰途径(传导耦合、空间耦合)

提出整改措施(针对干扰源,传输途径,敏感源,视实际情况及成本考量,使用不同的方式)

验证并确认方案
