安规测试-接地电阻测试
接地电阻测试是指通过特定的仪器和方法,测量电气设备接地系统的性能,确保其在规定安全标准范围内的一项重要测试。它包括对保护接地、防静电接地和防雷接地等不同类型接地系统的电阻值进行测量。测试的目的是确保接地系统能够在发生故障时有效地导引电流至地面,从而保护人员安全和设备不受损害。
接地电阻测试分类
●交流工作接地测试:适用于交流电源系统的接地,接地电阻不应大于4Ω 98。
●安全工作接地测试:确保电气设备的安全接地,接地电阻同样不应大于4Ω 98。
●直流工作接地测试:针对直流电源系统,接地电阻应根据计算机系统的具体要求确定 98。
●防雷保护地测试:对于防雷接地系统,接地电阻不应大于10Ω 98。
●屏蔽系统联合接地测试:当屏蔽系统采用联合接地时,接地电阻不应大于1Ω 98。
●石化接地电阻测试:在石化行业,接地电阻的具体要求可能根据设施和规范有所不同,例如钢油罐接地电阻不宜大于10Ω 99。
●电力和信息线路接地测试:应采用铠装电缆埋地引入,并确保接地电阻不宜大于20Ω 99。
●计算机系统接地测试:涉及计算机系统的直流工作地、交流工作地和安全保护接地,接地电阻要求根据系统具体要求确定,通常交流工作接地和安全保护接地的接地电阻不应大于4Ω,防雷接地电阻不应大于10Ω 99。
●移动通信系统接地测试:移动通信基站地网的接地电阻值应小于5Ω,对于年雷暴日小于20天的地区,其接地电阻可小于10Ω 99。
●避雷针(网、带)接地测试:避雷针(网、带)的接地电阻,不宜大于10Ω 。
接地电阻测试应用领域
序号 | 产品类型 | 测试标准 |
---|---|---|
1 | 信息技术和通讯设备 | GB 4943.1-2011、IEC 60950-1:2005+A1:2009、IEC 60950-1:2005+A1:2009+A2:2013、EN 60950-1:2006+A11:2009+A1:2010+A12:2011、EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013、AS/NZS 60950.1:2015、UL 60950:2007 |
2 | 音视频设备 | GB 8898-2011、IEC 60065:2001+A1:2005+A2:2010、IEC 60065:2014、EN 60065:2002+A1:2006+A11:2008+A2:2010+A12:2011、EN 60065:2014、AS/NZS 60065:2018、UL 60065:2007 |
3 | 家用电器设备 | GB 4706.1-2005、IEC 60335-1:2010、IEC60335-1:2010+AMD1:2013、IEC 60335-1:2010+AMD1:2013+AMD2:2016 、EN60335-1:2012、EN60335-1:2012+AC:2014+A11:2014、EN60335-1:2012+AC:2014+A11:2014+A12:2017、EN60335-1:2012/A13:2017、EN60335-1:2012/A1:2019、EN60335-1:2012/A2:2019、EN60335-1:2012/A14:2019、AS/NZS60335.1:2011+AMD1:2012+AMD2:2014+AMD3:2015、AS/NZS 60335.1/AMD 4/2017-06-30 |
4 | 照明电器设备 | GB 7000.1-2015、EN 60598-1:2008+A11:2009、AS/NZS 60598.1:2003、AS/NZS 60598.1:2013、EN 60598-1:2015、EN 60598-1:2015+A1:2018、IEC 60598-1:2014+A1:2017、IEC 60598-1:2008、AS/NZS 60598.1:2017、IEC 60598-1:2014 |
接地电阻测试项目
接地电阻测试周期2-3个工作日,针对信息技术和通讯设备、音视频设备、家用电器设备、照明电器设备等电子电器设备接地性能的可靠程度进行测试评价,出具权威测试报告。
接地电阻测试步骤
1、准备工作
- 确认测试对象和测试目的。

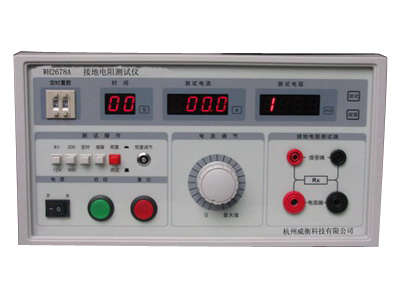

- 检查测试设备,包括接地电阻测试仪、辅助接地棒、导线等,确保设备处于良好状态。
2、选择测试方法
- 根据测试环境和接地系统的特点选择合适的测试方法,如三线法、四线法或钳型法。
3、布置测试现场
- 确定测试点,并清理测试区域,确保无其他干扰。
- 如果使用三线法或四线法,需要在测试点周围适当位置打入辅助接地棒。
4、连接测试设备
- 将接地电阻测试仪的接线端子与接地系统和辅助接地棒连接。
- 按照测试方法的要求,正确连接电流极(C)、电压极(P)和接地极(E)。
5、进行空载测试
- 在未连接任何负载的情况下,进行空载测试以检查仪器是否正常工作。
6、进行短路测试
- 将电流极和电压极短接,检查仪器是否能准确测量低电阻值。
7、标准电阻校准
- 如果可能,使用已知电阻值的标准件进行校准,确保测量精度。
8、开始测量
- 启动接地电阻测试仪,开始测量接地电阻值。
9、读取和记录数据
- 等待测试仪读数稳定后,记录接地电阻值。
- 如有必要,进行多次测量以确保数据的准确性和可靠性。
10、测试后处理
- 测量完成后,断开所有连接,并收好测试设备。
- 根据测试结果评估接地系统是否符合安全标准。
11、分析和报告
- 对测试结果进行分析,如果接地电阻值超出规定范围,需要进行问题诊断和整改。
- 编写测试报告,记录测试条件、过程和结果。
