EMC测试-辐射抗扰度RS测试

EMC测试-辐射抗扰度RS测试

EMC测试应用领域:电子电器产品、智能家居、信息技术、音视频多媒体产品、大功率光伏逆变产品、灯具照明产品、小家电及电动工具、医疗器械产品、轨道交通产品、安防产品、充电桩设备、工业产品

RS辐射抗扰度测试又称为辐射敏感度测试,是最基本的EMS测试项目之一,指各种装置、设备或系统,在存在辐射的情况下,抵抗辐射的一种能力。

马上咨询
客服电话 021-67281282

辐射抗扰度试验目的和应用场合

本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz,这与目前使用的无线通讯设备的频率有关,很多无线通讯设备使用2.4GHz或者5.6GHz频率)。在该电磁场中运行的电气、电子设备会受到该电磁场的作用,从而影响设备的正常运行。所以,本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

辐射抗扰度测试标准

IEC 61000-4-3、GB/T 17626.3 《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验》

CISPR 35、GB/T 9254.2 《信息技术设备、多媒体设备和接收机的电磁兼容 第2部分:抗扰度要求》

CISPR 14-2、GB 4343.2 《家用电器、电动工具和类似器具的电磁兼容要求 第 2 部分:抗扰度》

IEC 61547、GB/T 18595 《一般照明用设备电磁兼容抗扰度》

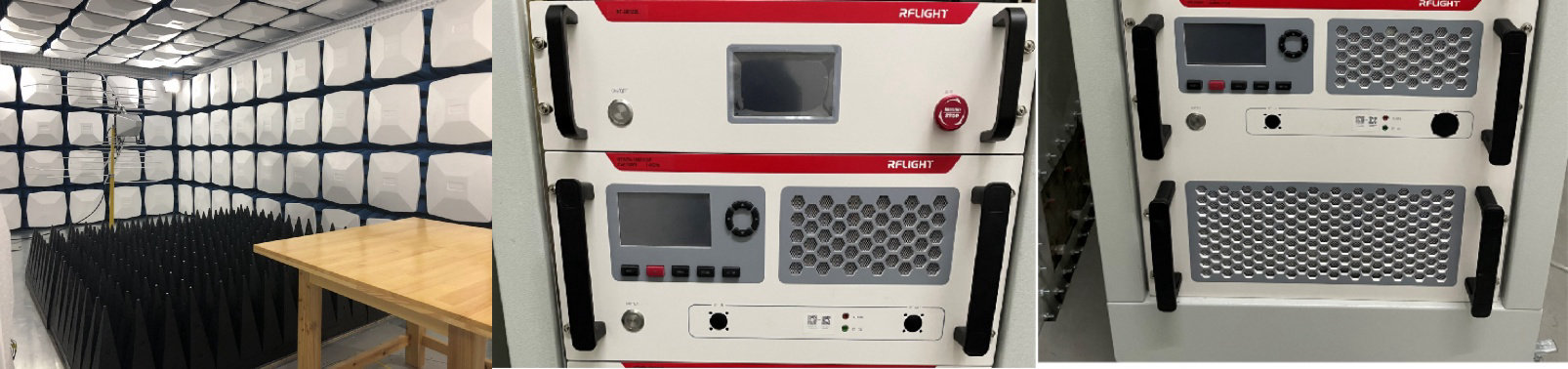

RS测试设备

信号发生器

能覆盖标准中所规定的频段范围,具备幅度和调制功能,能手动或自动扫描,扫描点的驻留时间以及测试的频率-步长可以编程控制。

具备幅度调制功能(内调制或外调制),调制度80%±5%,调制频率为1kHz±10%的正弦波信号发生器输出阻抗为50Ω信号发生器任何杂散谱线应至少比载波电平低15dB。

功率放大器

能够放大未调制和已调制的射频信号,给天线提供所需要的场强。能覆盖标准中所规定的频段范围。放大器产生的谐波和失真电平比载波电平至少低15dB场强辐射装置。

能够覆盖标准所规定的频带范围发射天线,在80M Hz~1000MHz频带内可采用一个全频段的复合天线或者采用组合天线(双锥天线和对数周期天线)。1000MHz以上频带内可采用喇叭天线。

场强监视系统

测量试验中天线在被测设备上产生的电磁场的场强大小具备各相同相性,测量范围满足试验要求能覆盖标准所规定的频率范围。

通过监测试验中场强探头所测量的被测设备上产生的电磁场的场强大小来调节射频信号发生器送到功率放大器的信号幅度,使被测设备上的电磁场大小维持在标准规定的范围。

功率监视系统

能覆盖标准所规定的频率范围,包括功率计和双通道定向耦合器。

通过功率监测系统实时测量功率放大器的状态,同时监测入射功率和反射功率以满足使被测设备上的场强的要求。

RS测试频率

80MHz to1GHz

1.4GHz to2GHz

2GHz  to 2.7GHz

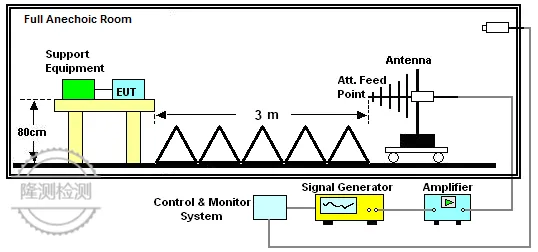

场地布置示意图

EMC应用特点

电磁兼容是一个综合性很强的领域,需要积累大量的各个学科的知识

电磁干扰与结构、电路、工艺等众多因素有错综复杂的关系

干扰源的分析、如何抑制电磁骚扰,需要有一定的理论分析基础、丰富的现场试验经验和实际整改经验、较全面的综合学科的技术水平

不同系统的电磁兼容特性的个异性很强,成功经验仅作有限参考

电路分析中的许多分布参数不可预估

对测试诊断设备高度依赖

我们的优势

·拥有一支经验丰富的EMC电磁兼容整改团队,更好的为企业服务。

·实验室的技术专家团队拥有专业资质认证,提供定制化的测试方案和专业建议。

·实验室配备了最新的测试设备和仪器,以确保测试结果的准确性和可靠性。
