EMC测试-谐波电流测试Harmonic

·在低压供电设备范畴内，涉及到的产品标准有：

IEC61000-3-2（额定电流小于16A）；IEC61000-3-4（额定电流大于16A）；IEC61000-3-12（额定电流大于16A小于75A）。

·对于大于75A的设备没有相应的协调标准。涉及到测试方法的基础标准为IEC61000-4-7。

谐波电流测试设备

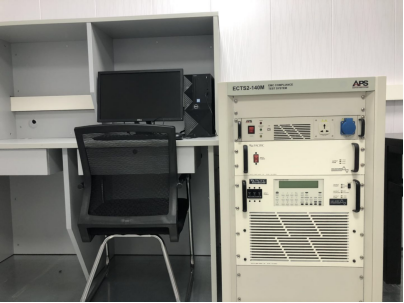

谐波闪烁测试系统PPS/ECTS2-140M/550047

谐波电流测试方法

·根据61000-3-2:首先确定设备的分类Class A/B/C/D，在谐波分析软件中选择分类，设定测量时间(测量时需要足长，以满足测试可重复性的要求，一般默认是2.5min) 。

·谐波分析软件会根据采样电流算出各次谐波电流的大小，并与限值比较得出测试结果。

谐波电流产品分类

·未指定为B类、C类或D类的设备应视为A类设备，A类设备的例子有:三相平衡设备、家用电器（但不包括指明属B、C或D类别的器具）、真空吸尘器、高压清洗机、工具（不包括手提工具）、独立相位控制调光器、音频设备、舞台照明和工作室的专业灯具。

·便携式工具、弧焊设备。

·照明设备。

·功率小于或等于600w的设备、个人电脑及个人电脑显示器、电视接收器。

谐波电流豁免要求

·非连接到公共低压配电系统的电气电子设备。　

·标称电压为直流供电的电子电气设备。　

·标称电压小于AC 220 V的电气电子设备。

·额定功率小于5w的照明设备;额定功率为75w的电子电气设备(照明设备除外)。

·总额定功率大于1kw的专业设备。

谐波电流的影响

·加重了电网中线负担，大量非线性负载产生的谐波电流将流过中线造成中线过负荷，严重情况下将烧毁中线，引发火灾。

·加重了电网高压电容的负担，电网用户变压器一般都接有高压电容用以滤除电网高频干扰，而高频的谐波电流流过电容将使温度上升甚至发生爆炸。

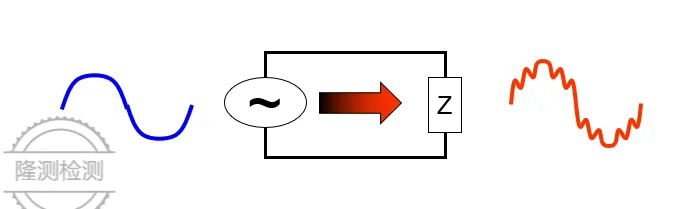

·谐波电流还能引起电网电压波形畸变，从而影响其他电器产品的稳定运行。

综上所述，谐波电流的影响有降低系统容量如变压器、断路器、电缆等；加速设备老化，缩短设备使用寿命，甚至损坏设备；危害生产安全与稳定；浪费电能等。

我们的优势

·拥有一支经验丰富的EMC电磁兼容整改团队，更好的为企业服务。

·实验室的技术专家团队拥有专业资质认证，提供定制化的测试方案和专业建议。

·实验室配备了最新的测试设备和仪器，以确保测试结果的准确性和可靠性。
