传导骚扰整改服务

传导骚扰整改服务

EMC测试应用领域:电子电器产品、智能家居、信息技术、音视频多媒体产品、大功率光伏逆变产品、灯具照明产品、小家电及电动工具、医疗器械产品、轨道交通产品、安防产品、充电桩设备、工业产品

传导骚扰是电子设备通过电源线等传导路径对外界产生的电磁干扰,可能导致其他设备运行异常,如数据传输错误等,严重影响设备的可靠性和稳定性。

马上咨询
客服电话 021-67281282

测试标准

传导与辐射干扰标准

依据EN55011 CLASS A标准,规定传导干扰与辐射干扰的限值,确保设备在电磁环境中稳定运行,避免对其他设备造成干扰。

该标准广泛应用于工业设备,如电机、控制器等,以保障其在复杂电磁场景下的兼容性。

抗扰度测试标准

包括传导抗扰度10V、辐射抗扰度10V/m等,涵盖静电、快速群脉冲、浪涌等多种干扰形式,全面评估设备抗干扰能力。

例如,静电测试要求接触±6KV、空气±8KV,模拟实际使用中可能遭遇的静电冲击,保障设备在极端条件下的可靠性。

测试项目与要求

传导与辐射干扰测试

传导干扰测试关注设备电源线上的干扰信号,通过注入特定频率和幅度的干扰,检测设备是否超出标准限值。

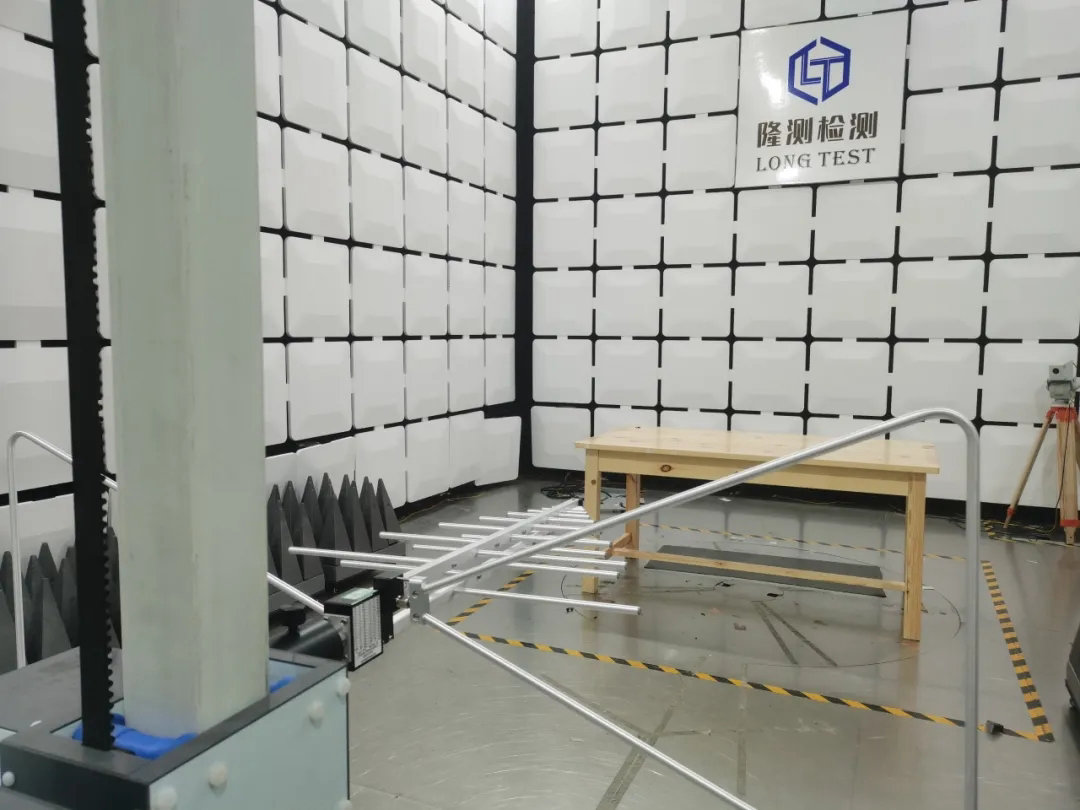

辐射干扰测试则模拟设备在空间中产生的电磁辐射,使用天线接收并分析其辐射强度,确保符合EN55011 CLASS A要求。

抗扰度测试

静电抗扰度测试通过模拟人体或物体对设备的静电放电,检验设备在静电环境下的稳定性。

快速群脉冲抗扰度测试模拟电力系统中的快速瞬态干扰,评估设备在高频脉冲冲击下的性能,确保其正常运行。

测试数据与结果分析

策前测试结果

1.传导干扰测试结果
测试结果显示,部分设备在传导干扰测试中未通过,表现为干扰信号超出标准限值,影响其他设备正常运行。

例如,某设备在高频段的传导干扰较强,可能是由于电源线滤波不足或内部电路设计不合理导致。

2.抗扰度测试结果

在抗扰度测试中,设备在快速群脉冲和静电测试中表现不佳,部分接口和部件出现功能异常。

例如,串行端口在快速群脉冲测试中出现数据传输错误,LCD面板在静电测试中出现显示异常,影响设备正常使用。

对策后测试结果

1.传导干扰测试结果

经过改进措施后,设备传导干扰显著降低,测试结果通过,符合EN55011 CLASS A标准要求。

改进措施包括优化电源线滤波电路、增加屏蔽等,有效抑制了干扰信号的传播。

2.抗扰度测试结果

设备在抗扰度测试中表现良好,通过了快速群脉冲、静电、浪涌等所有测试项目。

例如,串行端口和LCD面板在改进后均能正常工作,未出现功能异常,表明改进措施有效提升了设备的抗干扰能力。

改进措施与应用

增加滤波与屏蔽

在电源线和信号线上增加滤波电容,如0.1uF和100pF电容,有效抑制高频干扰信号,降低传导干扰。

对关键部件如CPU增加屏蔽罩,并多点接地,减少电磁辐射对内部电路的影响,提升抗扰度。

优化电路设计

调整电路布局,将敏感部件与干扰源隔离,减少干扰信号的耦合。

例如,将模拟信号线与数字信号线分开布线,避免数字信号的高频干扰影响模拟信号的稳定性。

增加屏蔽与接地

在设备外壳和关键部件上增加屏蔽,如使用铜箔或金属屏蔽罩,并确保多点接地,形成良好的电磁屏蔽环境。

例如,对电机线加磁环,减少电磁辐射的传播,同时对软排线用导电布包裹,增强抗干扰能力。

优化设备布局

调整设备内部布局,将敏感部件放置在远离干扰源的位置,减少电磁干扰的影响。

例如,将LCD显示屏垫高,形成绝缘空间,避免静电放电对其造成损害。

元器件选择与应用

磁扣与磁环

磁扣和磁环是常用的抗干扰元件,用于抑制电磁辐射和高频干扰信号的传播。

例如,电机线加磁环后,有效降低了电磁辐射,提高了设备的抗扰度。

滤波电容

滤波电容用于滤除电源线和信号线上的高频干扰信号,常见的有0.1uF和100pF电容。

在电路中合理布置滤波电容,可显著降低传导干扰,提升设备的电磁兼容性。

电源线滤波

在电源线上增加滤波电容和磁环,有效抑制电源线上的干扰信号,降低传导干扰。

例如,某设备在电源线上增加0.1uF电容和磁环后,传导干扰测试结果从FAIL变为PASS。

信号线抗干扰

在信号线上增加滤波电容和屏蔽,减少信号线上的干扰信号,提高信号传输的稳定性。

例如,串行端口在增加100pF电容和屏蔽后,快速群脉冲测试结果从FAIL变为PASS。

整改总结

测试流程概述

测试流程包括测试前准备、测试实施、结果分析与改进措施制定等环节。

严格按照IEC 61000系列标准进行测试,确保测试结果的准确性和可靠性。

测试方法与设备

使用专业的测试设备,如信号发生器、功率放大器、天线等,模拟各种电磁干扰环境,对设备进行全面测试。

例如,使用TESEQ NSG 437静电发生器进行静电测试,使用EMCPRO PLUS快速群脉冲发生器进行快速群脉冲测试。

改进效果评估

经过一系列改进措施后,设备的电磁兼容性显著提升,通过了所有测试项目。

改进措施不仅降低了设备的干扰信号,还提高了设备的抗干扰能力,保障了设备在复杂电磁环境中的稳定运行。

未来改进方向

随着电磁兼容性要求的不断提高,未来需要进一步优化设备的电磁兼容设计。

例如,采用更先进的滤波技术和屏蔽材料,提高设备的抗干扰能力;同时,加强对新设备和新技术的电磁兼容性研究,确保其符合相关标准要求。

我们的优势

·拥有一支经验丰富的EMC电磁兼容整改团队,更好的为企业服务。

·实验室的技术专家团队拥有专业资质认证,提供定制化的测试方案和专业建议。

·实验室配备了最新的测试设备和仪器,以确保测试结果的准确性和可靠性。
