EMC测试-电压跌落和短时中断DIPS测试

电压暂降和短时中断抗扰度试验的目的

电压暂降和短时中断抗扰度试验一般符合国际电工委员会（IEC）发布的标准，如IEC 61000-4-11。这些标准规定了测试设备和测试方法，以及评估设备在不同电压暂降和中断条件下的抗扰度要求。通过进行电压暂降和短时中断抗扰度试验，制造商可以了解设备在面对电力系统故障时的表现，并根据测试结果改进设备的设计和电能质量兼容性。这将有助于确保设备在真实环境中的正常运行，减少可能的故障和损坏，提高产品的可靠性和稳定性。

电压跌落测试参考标准：IEC61000-4-11

第一类：适用于受保护的供电电源，其兼容水平低于公用供电系统。它涉及到对电源骚扰很敏感的设备（例如。实验室的仪器、某些自动控制和保护设备及计算机等）的使用。

第二类：一般适用于商用环境的公共耦合点PCC和工业环境的内部耦合点IPC。该类的兼容水平与公用供电系统的相同。因此涉及用于公用系统的元件也适用于这类工业环境。

第三类：仅适用于工业环境中的IPC。该类某些骚扰现象的兼容水平要高于第2类。在连接有下列设备时应认为是这类环境：a.大部分负荷经换流器供电；b.有焊接设备；c.频繁启动的大型电动机；d.变化迅速的负荷。

电压跌落测试设备

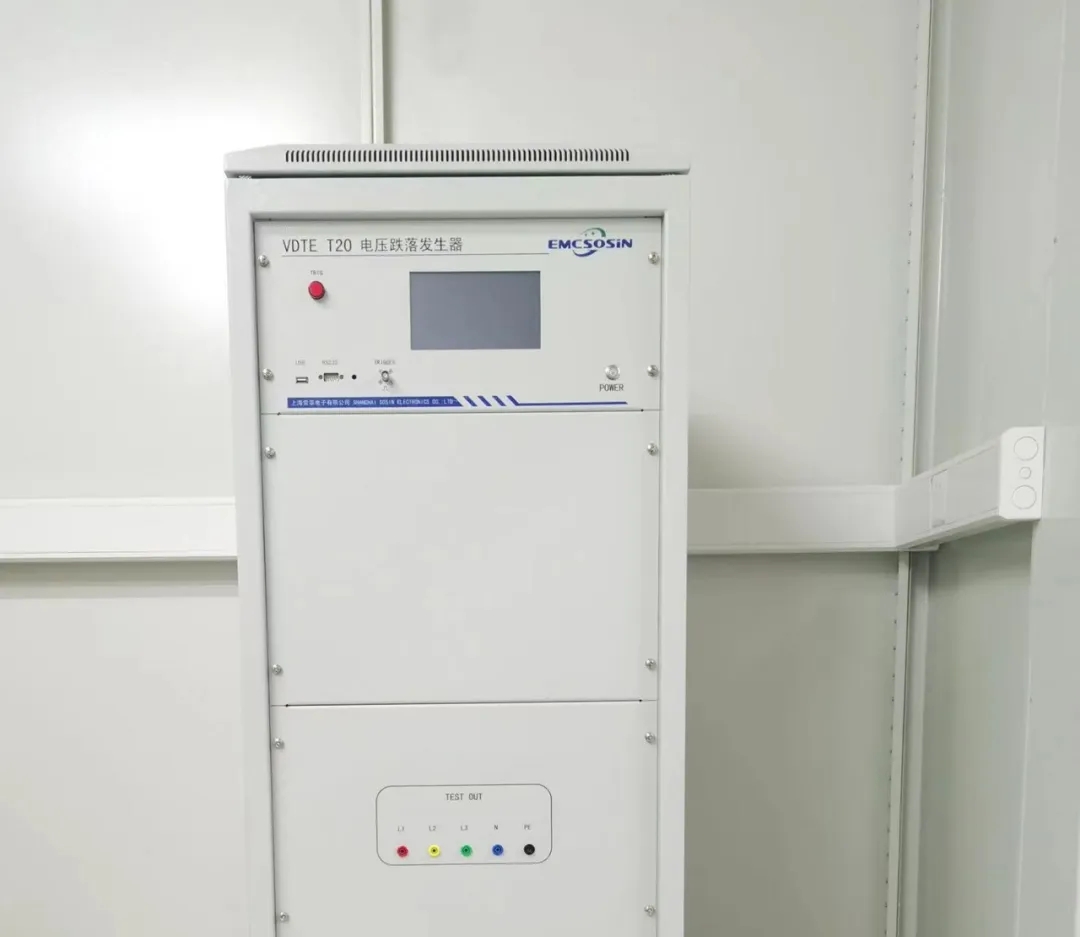

试验信号发生器（电压跌落发生装置）

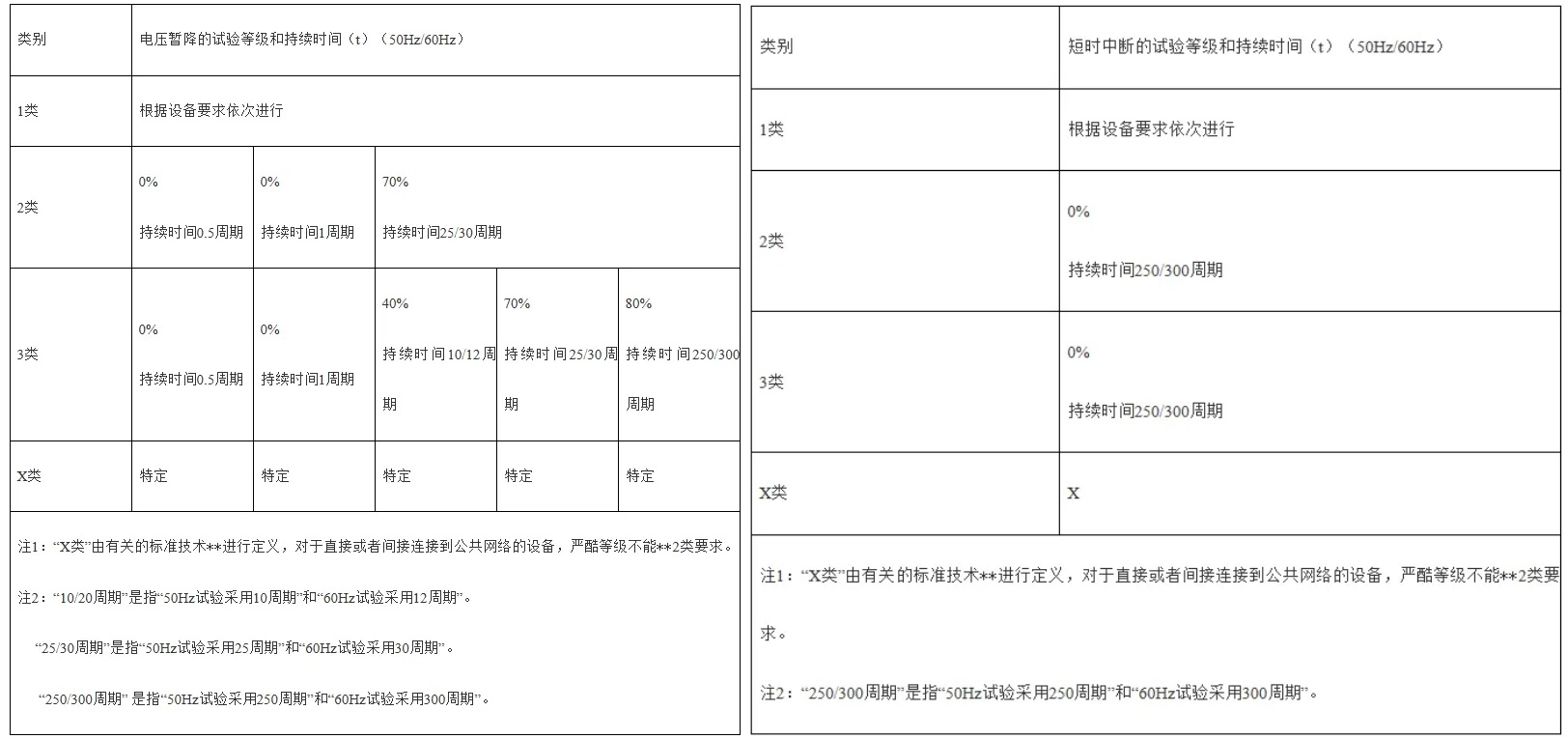

电压暂降短时中断试验优先采用的试验等级和持续时间

试验判定

试验结果依据受试设备的功能丧失或性能降级进行分类。按如下要求分类：

a）在制造商,委托方或购买方规定的限值内性能正常

b）功能或性能暂时丧失或降低,但在骚扰停止后能自行恢复,不需要操作者干预

c）功能或性能暂时丧失或降低，但需操作人员干预才能恢复

d）因设备硬件或软件损坏，或数据委失而造成不能恢复的功能丧失或性能降低

电压跌落测试流程

1、确定测试标准：首先需要确定适用的测试标准，例如IEC 61000-4-11，这是国际电工委员会（IEC）发布的关于电压暂降和短时中断抗扰度的标准 。

2、了解测试等级和持续时间：根据标准，电压跌落测试分为不同的等级，例如0%和70%的电压等级，以及相应的持续时间。例如，0%等级可能持续0.5个周期，而70%等级可能持续10个周期 。

3、搭建测试环境：使用试验信号发生器（电压跌落发生装置）来模拟电压跌落。需要设置测试信号的参数，包括跌落深度和持续时间 。

4、进行测试：将设备连接到试验信号发生器，并开始测试。测试过程中，设备将经历电压跌落，以模拟电网中的电压变化 。

5、性能评判：测试完成后，根据预设的性能评判标准来评估设备的表现。评判标准可能包括设备是否能够在电压恢复后恢复正常工作，或者是否需要操作者干预 。

6、记录和分析结果：记录测试过程中的所有参数和设备的反应，分析结果以确定设备是否满足抗扰度要求 。

7、报告：最后，编写测试报告，总结测试结果和发现的问题，为产品改进提供依据 。
