EMC电路设计

EMC（电磁兼容性）电路设计是确保电子设备在电磁环境中正常工作，同时不会对其他设备产生干扰的重要环节。以下是一些关于EMC电路设计的关键点和建议：

1、了解EMC标准

熟悉相关的国际和地区EMC标准，如IEC 61000系列、FCC Part 15等

2、合理布局

将高频、高速电路和敏感电路分开布局，减少相互干扰

尽量缩短电源线、信号线和地线，减少环路面积

3、电源管理

使用电源滤波器和稳压器，减少电源噪声

考虑使用隔离电源，减少电源线噪声传播

4、信号完整性

优化信号路径，减少反射和串扰

使用差分信号传输，提高信号的抗干扰能力

5、接地设计

确保良好的接地，减少地线噪声

使用单点接地或多点接地，根据具体情况选择

6、屏蔽和隔离

对高频、高速电路进行屏蔽，减少辐射干扰

使用隔离变压器或光隔离器，减少传导干扰

7、滤波和去耦

在电源线和信号线上使用滤波器，减少高频噪声

在电源和信号路径上放置去耦电容，减少电源噪声和信号反射

8、测试和仿真

使用仿真软件进行EMC仿真，预测和优化设计

进行实际测试，验证设计效果

9、散热设计

考虑散热问题，避免过热影响电路的EMC性能

10、软件和固件

优化软件和固件，减少因软件引起的EMC问题

11、材料选择

选择合适的PCB材料和封装材料，减少EMC问题

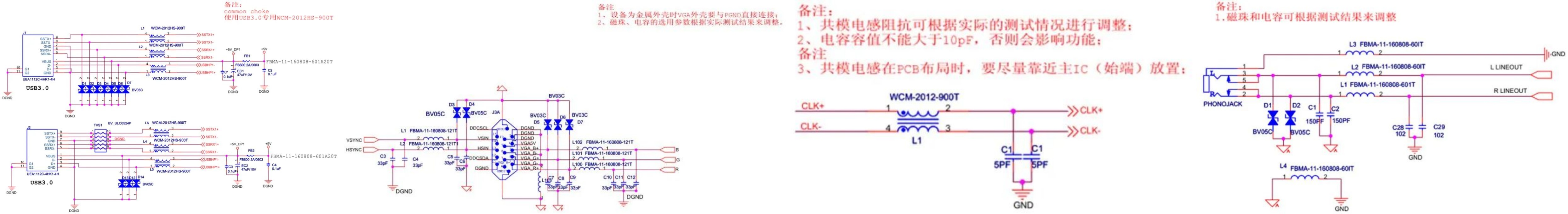

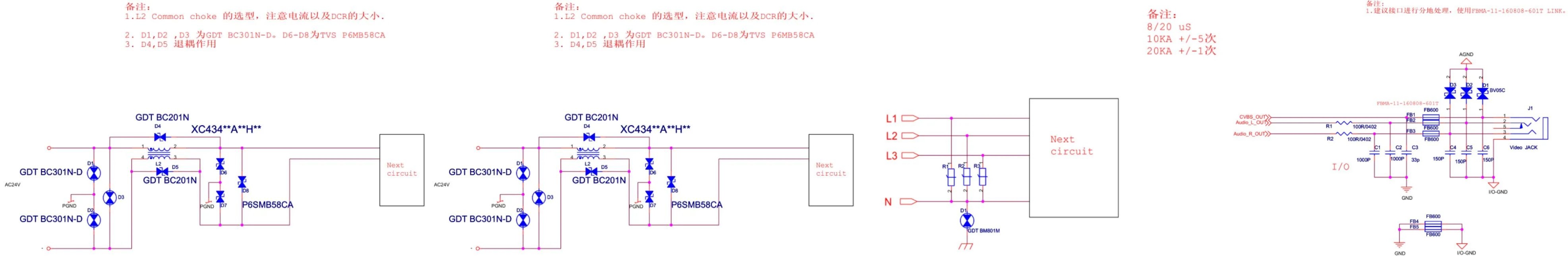

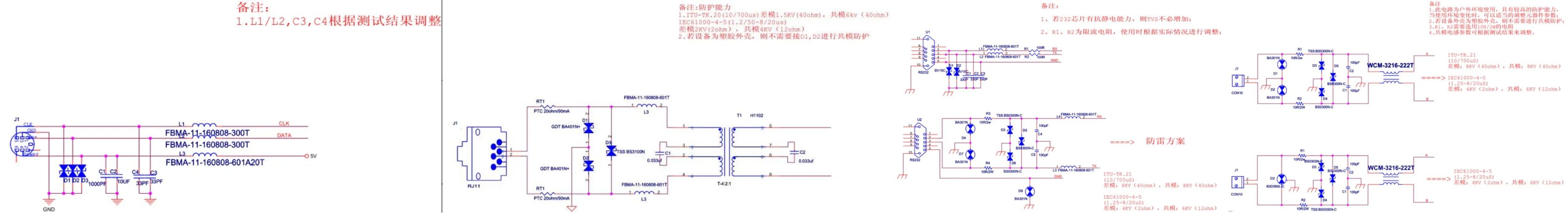

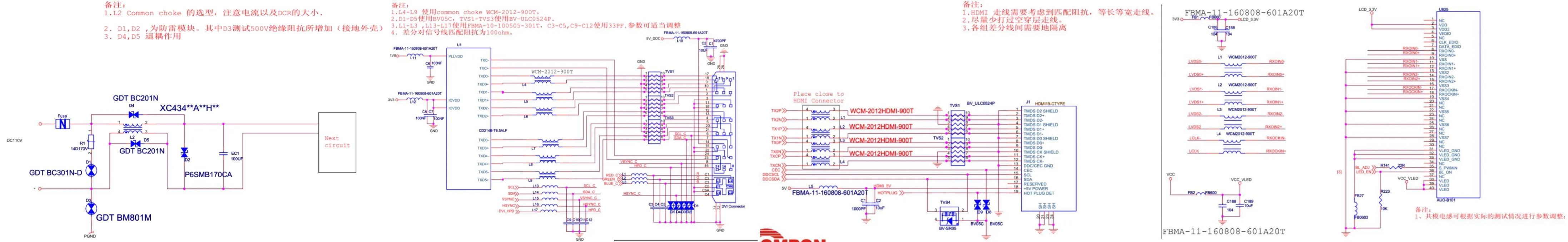

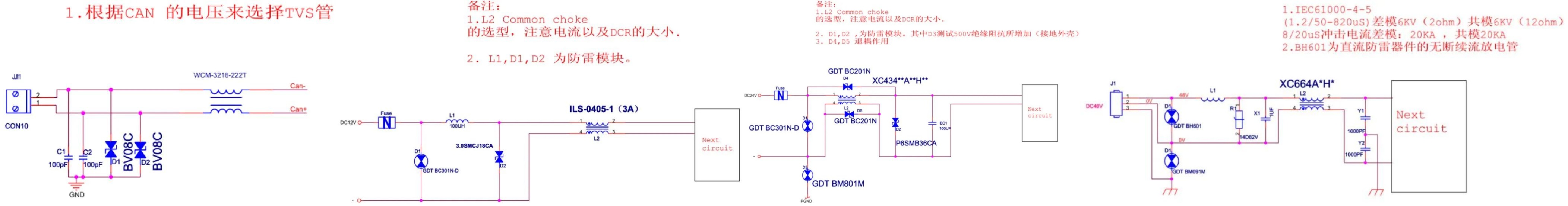

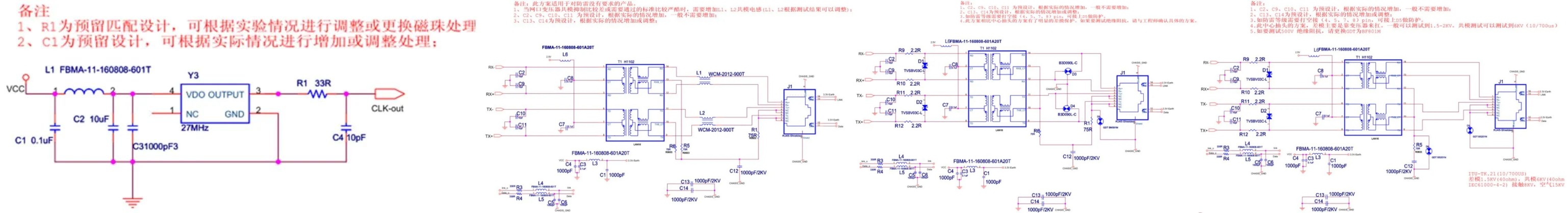

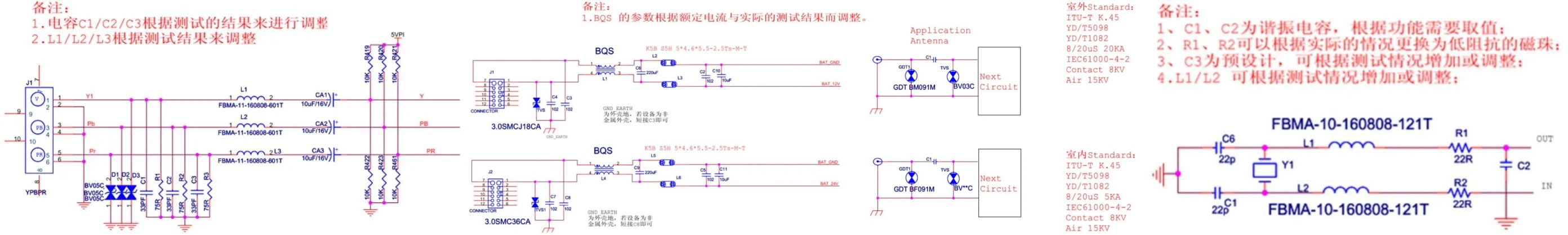

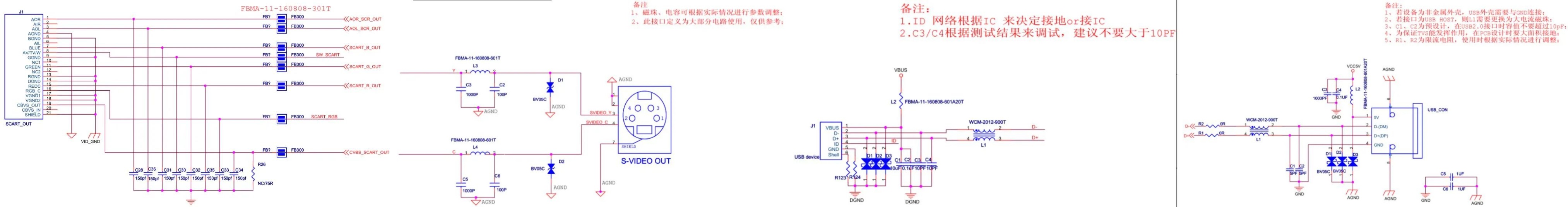

32 种 EMC 标准电路，电路图+原理解释

·AC24V接口EMC设计标准电路 +AC110V-220V EMC设计标准电路 +AC380V接口EMC设计标准电路 +AV接口EMC设计标准电路

·CAN接口EMC设计标准电路 +DC12V接口EMC设计标准电路 +DC24V接口EMC设计标准电路 +DC48接口EMC设计标准电路

·DC110V接口EMC设计标准电路  +DVI EMC设计标准电路  +HDMI接口EMC设计标准电路  +LVDS接口EMC设计标准电路

·PS2接口EMC设计标准电路 +RJ11 EMC设计标准电路 +RS232 EMC设计标准电路 +RS485 EMC设计标准电路

·SCART接口EMC设计标准电路 +s-video接口EMC设计标准电路 +USB DEVICE EMC设计标准电路 +USB2.0接口EMC设计标准电路

· USB3.0接口EMC设计标准电路 +VGA接口EMC设计标准电路 +差分时钟EMC设计标准电路 +耳机接口EMC设计标准电路

· 复合视频接口EMC设计标准电路 +汽车零部件电源口EMC标准设计电路 +室内外天馈浪涌设计标准电路 +无源晶振EMC设计标准电路

· 有源晶振EMC设计标准电路 +以太网EMC(EMI)设计标准电路 +以太网EMC（浪涌）设计标准电路(差模要求较高方案）+以太网EMC(浪涌）中心抽头方案（节约空间）
