EMC测试-雷击浪涌SURGE测试

不同的电子、电气产品标准对浪涌（冲击）抗扰度试验的要求是不同的。这些标准关于浪涌（冲击）抗扰度试验大多都直接或间接引用GB/T17626.5 （idt IEC 61000-4-5）：《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》这一国家电磁兼容基础标准，并按其中的试验方法进行试验。

雷击浪涌试验实施

·电源、信号和其他功能电量应在其额定范围内使用，并处于正常工作状态。根据要进行试验的EUT的端口类型选择相应的试验试验波形发生器和耦合单元及相应的信号源内阻。使受试设备处于典型工作条件下，根据受试设备端口及其组合，依次对各端口施加冲击电压。

·每种组合应针对不同脉冲极性进行测试，两次脉冲间隔时间不少于1min。对电源端子进行浪涌测试时，应在交流电压波形的正、负峰值和过零点分别施加试验电压。对电源线和信号线应分别在不同组合的共模和差模状态下施加脉冲冲击。每种组合状态至少进行5次脉冲冲击。

·若需满足较高等级的测试要求，也应同时进行较低等级的测试。只有两者同时满足，我们才认为测试通过。不同的产品或产品族标准对试验的实施可能根据产品的特点有特定的规定。

雷击浪涌测试设备

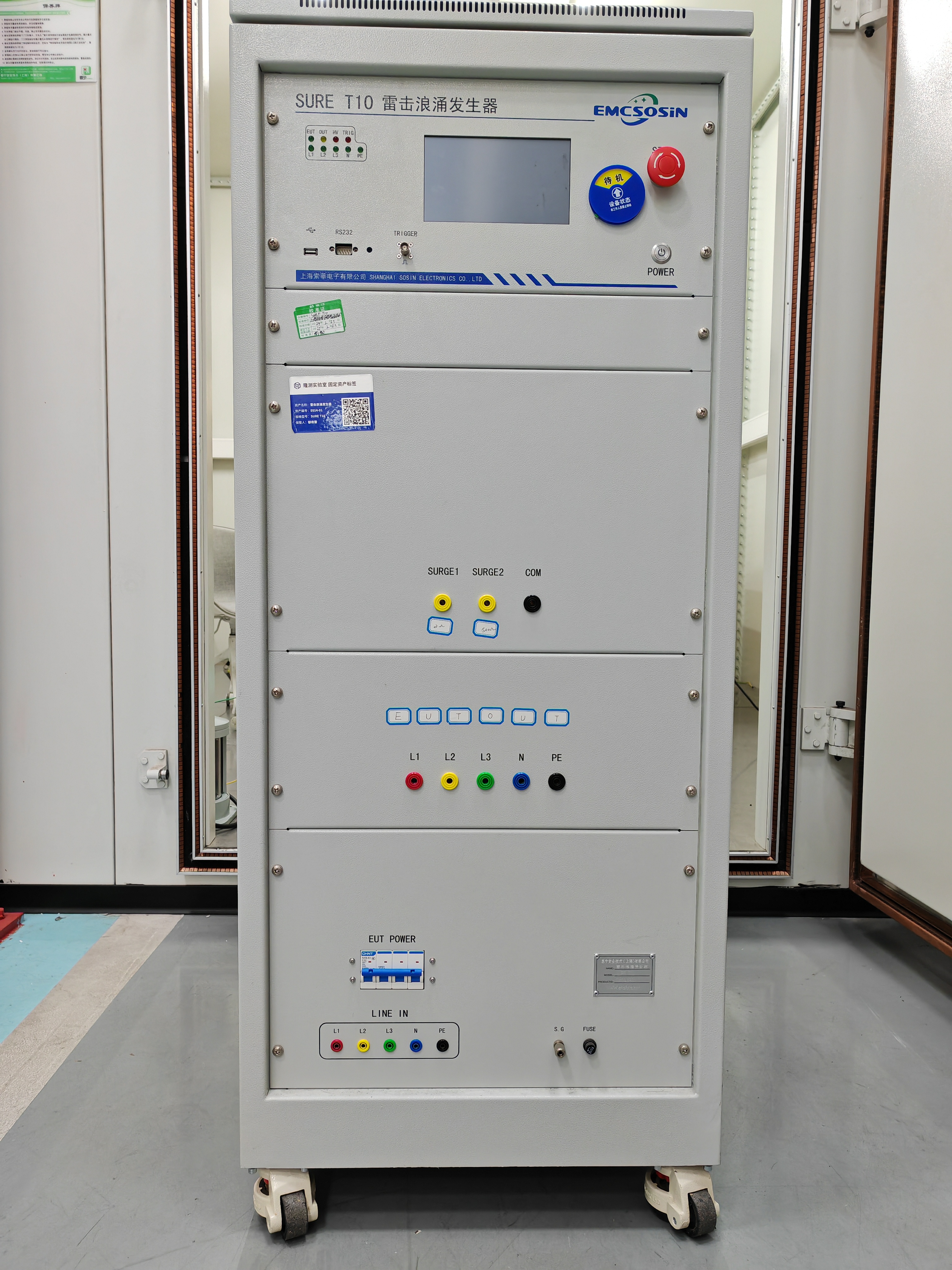

SURE T10 雷击浪涌发生器

雷击浪涌试验环境

雷击浪涌试验环境

·对于有较大平滑电容的整流电路，过电流使器件损坏也可能是首先发生的。例如，对开关电源的高 压整流滤波电路而言，浪涌到来时，整流电路和平滑电容提供了很低的阻抗，浪涌发生器输出的很大的 电流流过整流二极管，当整流二极管不能承受这个电流时，就发生过热而烧毁。随着电容的充电，电容 上的电压也会达到很高，有可能导致电容击穿损坏。

雷击浪涌试验措施

·雷击浪涌试验有共模和差模两种，因此浪涌吸收器件的使用要考虑到与试验的对应情况。为保证使用效果，浪涌吸收器件要用在进线入口处。由于浪涌吸收过程中的 di/dt 特别大，在器件附近不能有信 号线和电源线经过，以防止因电磁耦合将干扰引入信号和电源线路。此外，浪涌吸收器件的引脚要短； 吸收器件的吸收容量要与浪涌电压和电流的试验等级相匹配。

·雷击浪涌试验的最大特点是能量特别大，所以采用普通滤波器和铁氧体磁芯来滤波、吸收的方案基 本无效，必须使用气体放电管、压敏电阻、硅瞬变电压吸收二极管和半导体放电管等专门的浪涌抑制器件才行。

·浪涌抑制器件的一个共同特性就是阻抗在有浪涌电压与没浪涌电压时不同。正常电压下，它的阻抗很高，对电路的工作没有影响，当有很高的浪涌电压加在它上面时，它的阻抗变得很低，将浪涌能量旁 路掉这类器件的使用方法是并联在线路与参考地之间，当浪涌电压出现时，迅速导通，以将电压幅度限 制在一定的值上。

·压敏电阻、瞬态抑制二极管和气体放电管具有不同的伏安特性， 因此浪涌通过它们时发生的变化不同，下图对浪涌通过这三种器件时的变化进行了比较。
