显示器EMC整改

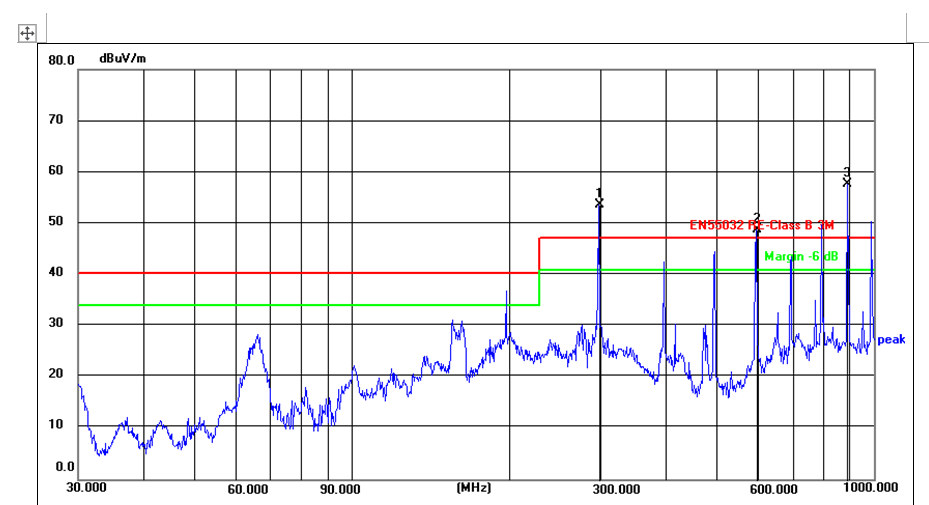

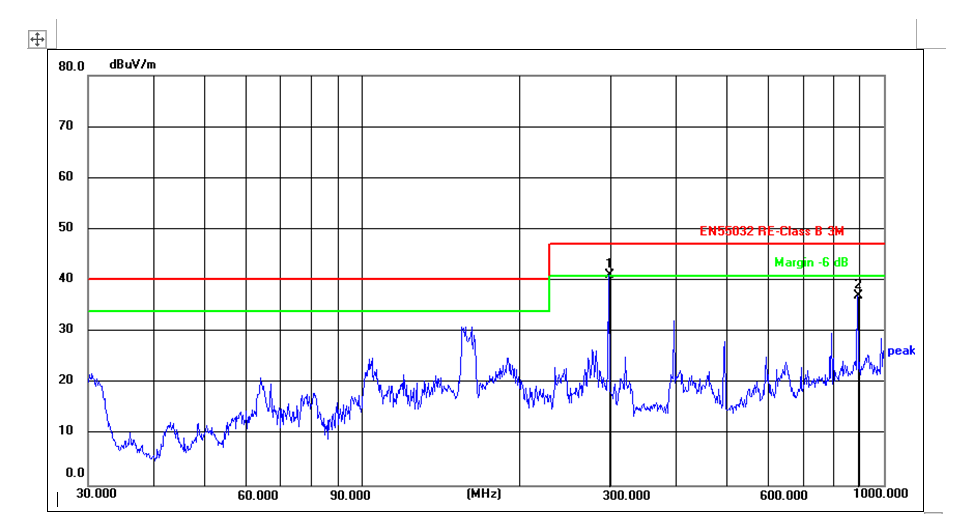

显示器EMC整改后辐射测试数据

1. 查找确认辐射源：这是整改的第一步，也是基础。查找辐射源的方法包括排除法、频谱分析仪频点搜索法、元件固有频率分析法等。排除法具体包括拔线法、分区工作排除法、低电压小电流的人体触摸法，以及区域屏蔽排除法。

2. 滤波：在确认辐射源后，下一步是采取滤波措施。滤波是降低电磁辐射的重要手段之一，常见的滤波方法包括电容滤波、RC滤波和LC滤波等。

3. 吸收电磁波：吸波是通过吸收电磁波来降低辐射的方法。常见的吸波方法包括电路串联磁珠法、绕穿磁环法和贴吸波材料法等。使用吸波材料时，需注意辐射超标电磁波频率必须在吸波材料吸收的频率范围内。

4. 接地：接地是EMC整改中非常重要的一步。良好的接地设计可以显著降低电磁辐射和电磁敏感度。接地方法一般包括单点接地法和多点接地法。

5. 屏蔽：屏蔽是防止电磁辐射和电磁干扰的有效手段。常见的屏蔽方法有加屏蔽罩屏蔽法、外壳屏蔽法和PCB走线布局屏蔽法等。通过添加屏蔽罩或改变PCB走线布局，可以将辐射源与敏感元件隔离开来，减少电磁干扰。

6. 能量分散法：这是一种较为高级的EMC整改方法。它主要通过控制软件实现，利用展频和跳频等技术对能量集中的频段进行展宽频率带宽和跳变频率，从而实现分散频段能量，降低单点频率辐射的电磁波强度。此法对尖峰毛刺形波形的频率辐射超标会起到显著效果，对包络形波形频率辐射超标起不到明显作用。

通过这六步法，可以显著提高电子产品的电磁兼容性，确保产品在复杂的电磁环境中稳定运行，同时减少对其他设备的干扰。

1.去耦电容：在IC的Vcc和GND之间加入去耦电容，容量通常在0.01μF到0.1μF之间，以减少噪声。注意电容引线应尽可能短，以减少寄生电感的影响。

2.衰减器：在保证设备性能的前提下，通过加入衰减器减少某些关键部件（如晶振）的信号幅度，以降低其对EMC的影响。

3.信号线布局：使信号线远离干扰源，减少干扰源对信号线的影响。

方法二：电线电缆的分类整理

低频耦合

1. 增大电路间距：减少分布电容，有效降低电场耦合。

2. 高导电性屏蔽罩：追加屏蔽罩并单点接地，抑制低频电场干扰。

3. 追加滤波器：减少电路间的耦合量。

4. 降低输入阻抗：例如在CMOS电路输入端并接电容或低阻值电阻，减少对电场干扰的敏感度。

磁场耦合

1. 追加滤波器：注意滤波器的阻抗和频率响应。

2. 减小环路面积：使信号线或载流线与其回线靠近或扭绞。

3. 增大电路间距：减少线间互感。

4. 平面正交：使敏感回路与源回路平面正交或接近正交，降低耦合量。

5. 高导磁材料包扎：用高导磁材料包扎敏感线，构成闭合磁路，减少磁场干扰。

高频耦合

1.缩短接地线：与外壳接地尽量采用面接触方式，减少接地阻抗。

2.整理滤波：重新整理滤波网络，确保高频信号的有效滤除。
其他EMC整改方法

1. 屏蔽：对敏感部件或干扰源进行屏蔽，减少电磁干扰的传播。

2. 接地：确保所有部件有良好的接地，减少公共阻抗耦合。

3. 布线：合理布局电源线、信号线和地线，避免长线并行布线，减少串扰。

4. 电源管理：优化电源管理设计，减少电源噪声对系统的干扰。

5. 软件调整：通过软件调整时钟频率、占空比等参数，减少电磁干扰。

6. 测试和模拟：在设计阶段进行EMC测试和模拟，预测并解决潜在的EMC问题。

通过这些整改方法，可以有效地减少电子产品的电磁干扰，提高其电磁兼容性，确保产品能够顺利通过EMC测试和认证。
