IP防护等级是什么?
本期为大家分享IP防护等级相关知识
IP防护等级是评估电气设备外壳对环境因素如尘埃、水等的防护能力的重要标准。
IP防护等级IP防护等级
IP防护等级由两个数字组成，第一个数字表示设备防护外部物体(如工具、手指等)侵入的能力，第二个数字表示设备防护液体(如水)侵入的能力。数字越大，表示其防护等级越高，对外部物体和液体的防护能力越强。
具体来说，第一个数字有0-6七个等级，0表示没有防护，对外界的人或物无特殊防护;1-6分别表示防止大于50mm、12mm、2.5mm、1.0mm的固体物体侵入和防尘、完全防止外物侵入，且可完全防止灰尘侵入的不同级别。第二个数字有0-8九个等级，0表示没有防护;1-8分别表示从垂直滴水、倾斜15°滴水、喷射水、从任何方向喷射水、大浪、长时间浸泡在水下等不同情况下的防护能力。
防护等级测试目的
●规定了电气设备防止人体接近壳内危险部件。
●规定了电气设备防止固体异物进入壳内设备。
●规定了电气设备防止由于水进入壳内对设备造成有害影响。
IP等级测试要求

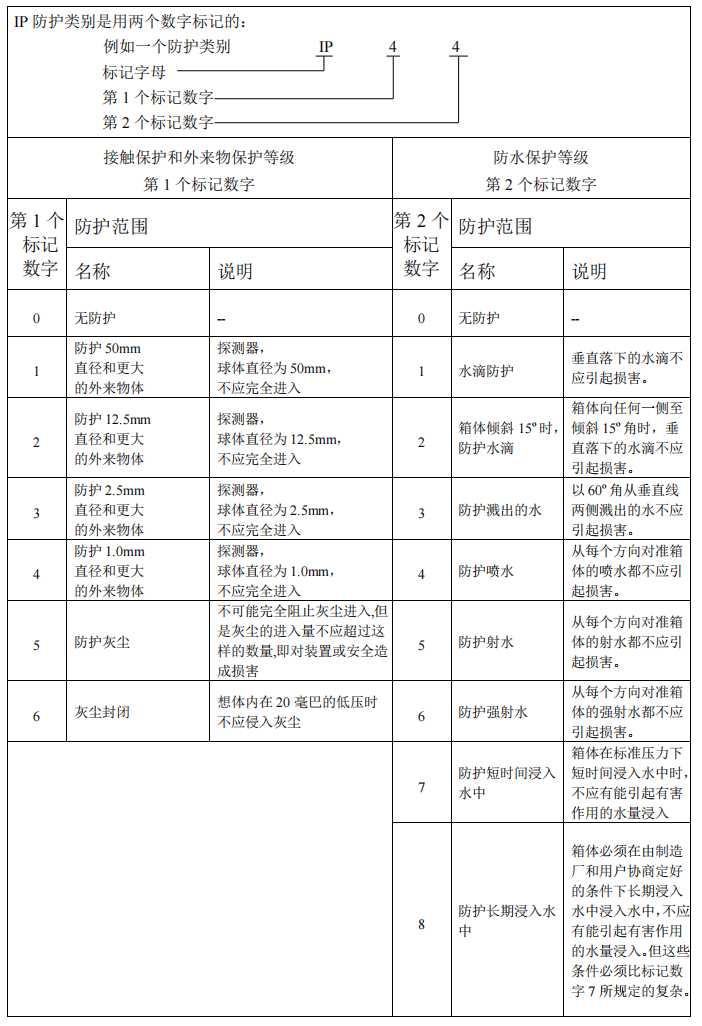

针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级:

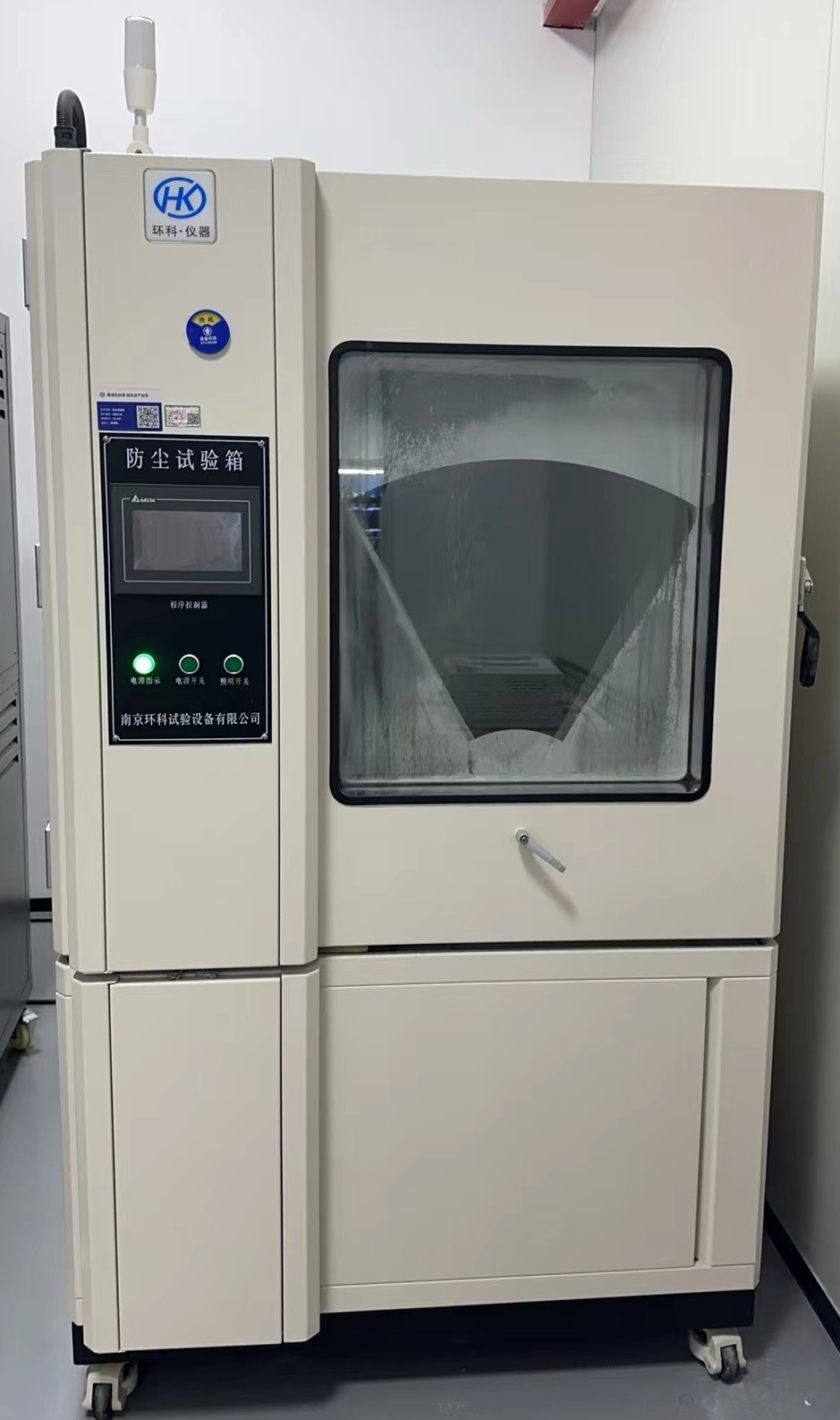

各种等级的防尘试验内容
IP防尘等级判定
IP00：完全无防尘保护
IP1X：可保护避免直径大于50mm的异物掉入设备内
IP2X：可保护避免直径大于12.5mm的异物掉入设备内
IP3X：可保护避免直径大于2.5mm的异物掉入设备内
IP4X：可保护避免直径大于1.00mm的异物掉入设备内
IP5X：不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全
IP6X：完全防尘
各种等级的防水试验内容
IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置
试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm
试验条件：滴水量为1 0.5mm/min
试验持续时间：10min
IPX2
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置
试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个面，共四次
试验条件： 滴水量为3 0.5mm/min
试验持续时间：4×2.5min（共10min）
IPX3
方法名称：淋水试验
试验方法：
a.摆管式淋水试验
试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。淋水时，摆管中点两边各 60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动(2×120°)约 4s 。
试验时间：连续淋水 10 min 。
b.喷头式淋水试验
试验设备：手持式淋水溅水试验装置
试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少 5 min 。
IPX4
方法名称：溅水试验
试验方法：
a.摆管式溅水试验
试验设备和试样放置：与上述第（3）条 IPX3 之 a 款均相同；
试验条件: 除下述条件外，与上述第（3）条 IPX3 之 a 款均相同；
喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动 180°，共约 360°。每次摆动 (2×360°) 约 12s 。
试验时间： 与上述第（3） 条 IPX3 之 a 款均相同 (即 10 min )。
b.喷头式溅水试验
试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条 IPX3 之 b 款均相同；
试验条件：除下述条件外，与上述第（3）条 IPX3 之 b 款均相同；
试验时间：与上述第（3）条 IPX3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米为 1min(不包括安装面积)最少 5min 。
IPX5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为 6.3mm
试验条件：使试验样品至喷水口相距为 2.5~3m，水流量为 12.5 L/min (750 L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为 1min(不包括安装面积)最少3 min 。
IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为 12.5 mm
试验条件：使试验样品至喷水口相距为 2.5～3m，水流量为 100 L/min (6000 L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为 1min（不包括安装面积）最少 3 min 。
IPX7
方法名称：短时浸水试验；
试验设备和试验条件：浸水箱其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0.15 m
试验时间: 30 min
IPX8
方法名称: 持续潜水试验；
试验设备,试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比 IPX7高。
