浪涌测试(雷击测试)
浪涌测试(雷击测试)介绍
浪涌测试(雷击测试)目的是为建立一个共同的基准以评定设备在遭受来自电力线和互连线上高能量骚扰时的性能在试验室试验的任务就是找出EUT在规定的工作状态下工作时，对由于开头或雷电用所产生的有一定危害电平的浪涌电压的反应。
EC 61000-4-5/GBT 17626.5:浪涌(冲击)抗扰度试验浪涌(冲击)抗扰度试验，是模拟自然界里的雷击(间接雷)以及供电线路中因大型开关切换所引起的电压变化对供电线路和通信线路的影响。浪涌试验规定了两种波形(1.2/50us和通信波10/700us)、幅值为0.5kV到4kV，能量特别大，对EUT的影响可能是破坏性的。 在线咨计 m10/700us(俗称通信波)适用于长距离对称通信端口，1.2/50us适用于电源线端口和其他 在线客服 信号线端口。
1.1概述
1.2浪涌（冲击）抗扰度试验目的
本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1.3浪涌（冲击）抗扰度试验应用场合
本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC电磁兼容出版物的地位。
2.术语和定义
2.1 浪涌（冲击）
沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。
2.2 组合波信号发生器
能产生1.2/50μs开路电压波形、8/20μs短路电流波形或10/700μs开路电压波形、5/320μs短路电流波形的信号发生器。
2.3 耦合网络
将能量从一个电路传送到另一个电路的电路。
2.4 去耦网络
用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。
2.5（浪涌发生器的）等效输出阻抗
开路电压峰值与短路电流峰值的比值。
2.6 对称线
差模到共模转换损耗大于20dB的平衡对线。
上海隆测检测EMC检测实验室-提供整改、测试服务

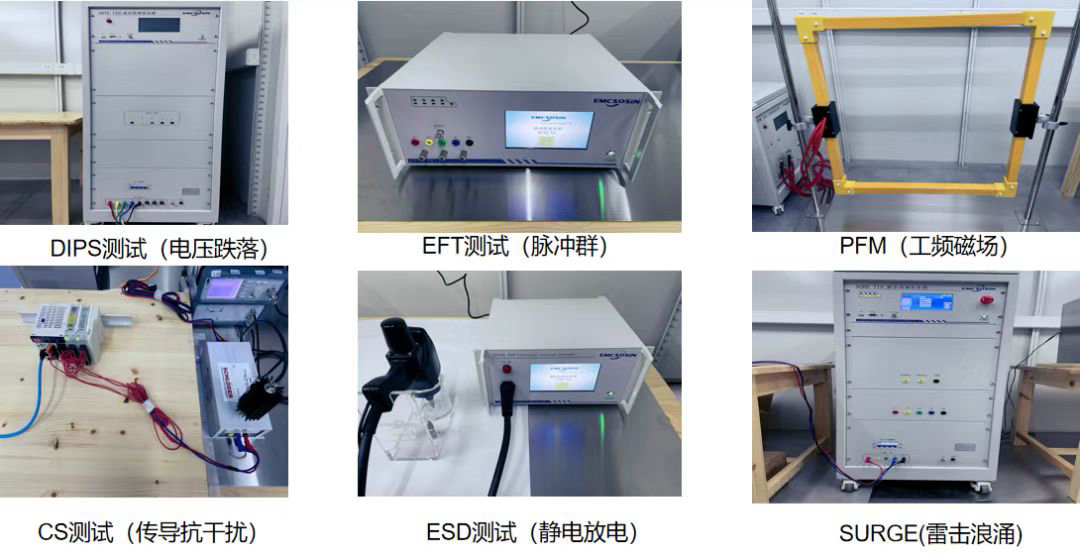

上海隆测实验室展示
