EMI测试设备的典型配置
你知道现场 EMI 测试设备的典型配置都有哪些吗？今天，小编就来聊聊现场EMI测试设备的那些事儿。
在各类测试场景中，现场测试有着不可替代的作用。不过，它也面临着诸多难题，对测试设备也有着特殊要求。今天，咱们就深入探讨一下现场测试的特点与测试设备的基本要求。
不同产品不同配置
现场EMI测试设备的配置还是根据被测产品的类型，判断归属哪一类产品标准来进行选择。所以，民品，军品和汽车他们的EMC现场测试所使用的设备配置都不会完全一样。

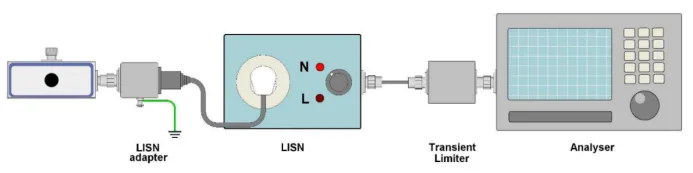

现场测试仪器需要运抵测试现场，在运送过程仲，测试仪器可能会出现损伤。因此在每一项测试前应当验证测试仪器是否仍能正常工作。所以，除了测试需要的设备以外，往往还需要验证设备来确保测试的有效性。如下图所示：用梳状信号源来验证传导测试系统工作是否正常。
以民品为例进行介绍
一、现场测试项目分为
☆CE
☆RE
☆谐波和闪烁

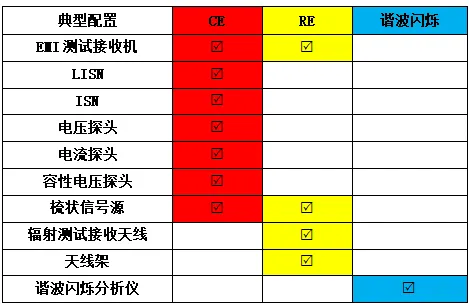

二、典型配置如下：
现场测试设备配置实例

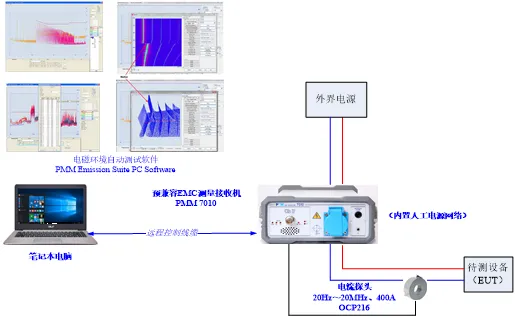

一、传导类整改测试
以测试电源线为主的传导发射类测试；
二、辐射类整改测试

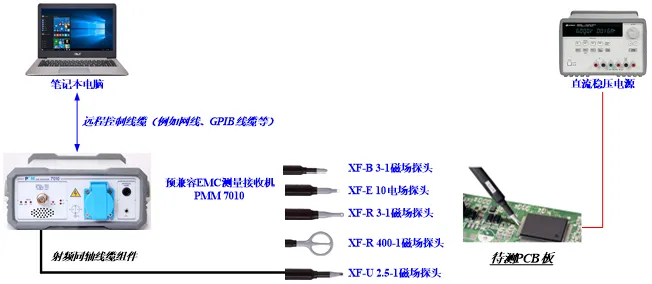

a）PCB板近场测试：

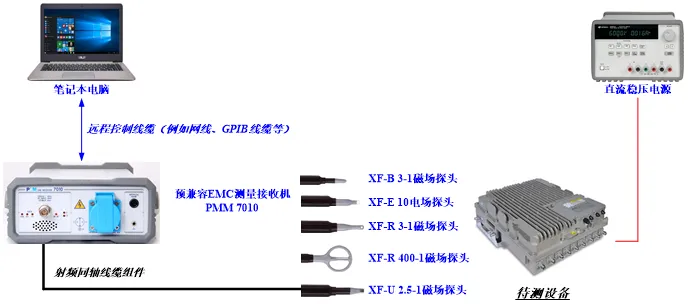

b）设备外壳泄露测试布置：
它们均是以全兼容/预兼容接收机为核心仪器。条件允许时，也用认证级EMC测量接收机。
